100-0101-08

Многоканальный симметричный аудиокабель (мультикор) [AES/EBU] серии MISTRAL MCF08
Sommer Cable
SKU: SC00002417
2 841,60 ₽
  • Backorder
Read in PDF format
100-0101-08 – многоканальный симметричный аудиокабель (мультикор) [AES/EBU] серии MISTRAL MCF08. Содержит 8 витых пар многопроволочных жил из бескислородной меди (OFC) сечением 0,22 кв.мм. Каждая пара в своем AL/PT экране и S-PVC оболочке. Все аудиокабели в общем фольгированном AL/PT экране и черной матовой S-PVC оболочке диаметром 14,8 мм.
  • Одновременная передача аналоговых сигналов и сигналов AES/EBU (110 Ом)
  • Пронумерованная PVC-изоляция с цветовой кодировкой для каждого канала
  • Очень гибкий и прочный, благодаря резинообразному материалу внешней оболочки
  • Прост в монтаже, благодаря наличию общего фольгированного экрана с дренажной жилой
  • Высокая устойчивость к многократным изгибам, обеспеченная плотной скруткой проводников в жилах
  • Высокое качество передачи сигнала даже на больших расстояниях (низкая ёмкость кабеля!)
  • Доступная цена

Характеристики затухания

Частота, МГц 1 5 10 15 20 25 30 35 40 45 50
Затухание, дБ/100 м при 20 °C 4,7 12,3 16,5 20,4 23,8 27,3 30,7 36,1 41,5 46,1 51,5
Форма поперечного сечения круглый

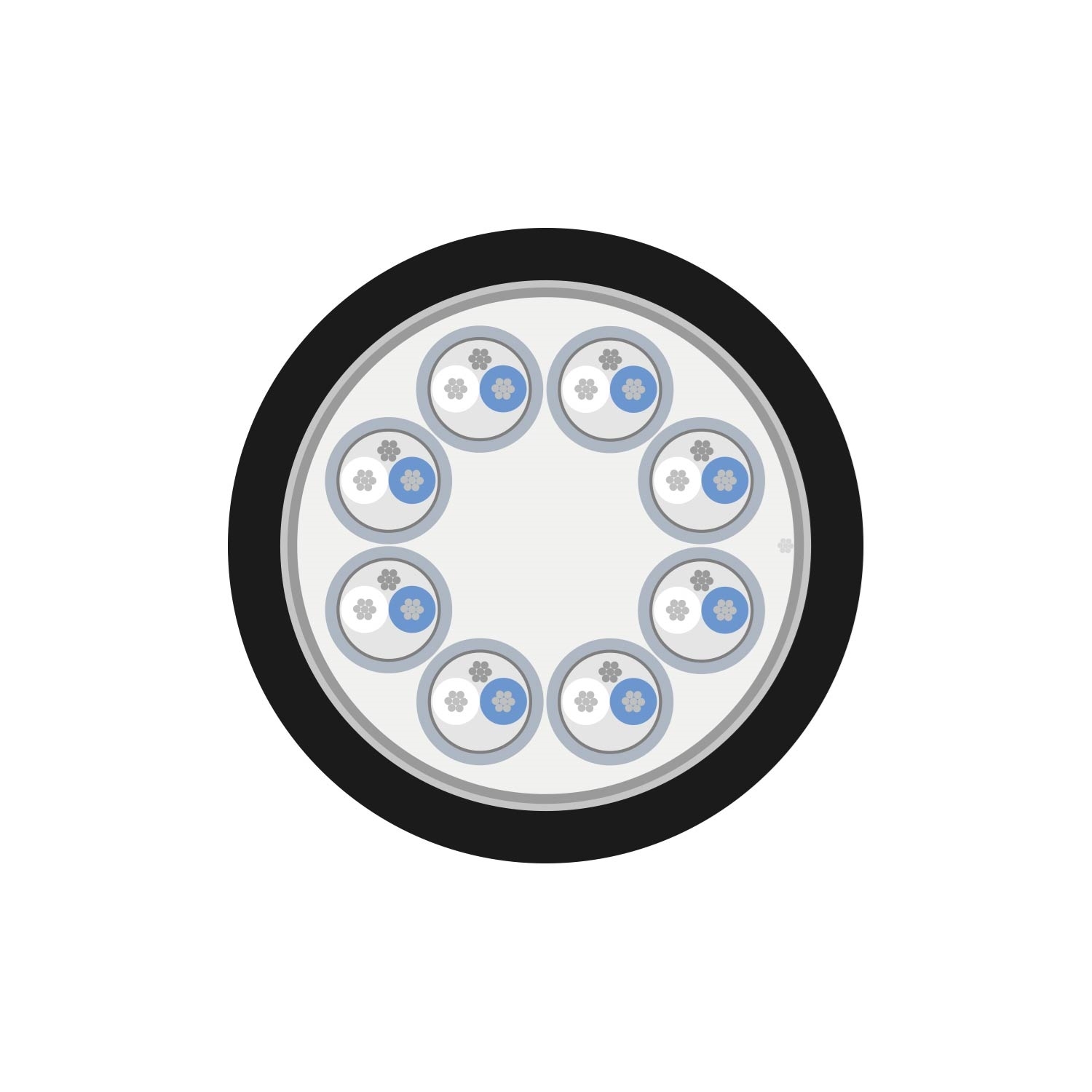

Construction (overall) [08(2LI2Y0,22mm²)(ST)Y]F(ST)Y
Число каналов: аудио 8
Монтажная жила луженая медная тонкопроволочная (для общего экрана и каждого экрана пар)
Экран общий алюмополиэстерная фольга (AL/PT foil)
Материал внешней оболочки ПВХ суспензионный (S-PVC)
Диаметр внешней оболочки 14,8 мм
Цвет внешней оболочки черный
Секция аудио
Структура кабеля: аудио (2LI2Y0,22mm²)(ST)Y
Number of conductors 8 x 2
Inner conductor 7 x 0,20 мм
Материал проводника медь (OFC, bare copper)
Диаметр проводника 0,53 мм
Сечение проводника 0,22 мм²
AWG 24
Материал изоляции полиэтилен вспененный с пленкой (Foam/Skin-PE)
Диаметр изоляции 1,6 мм
Электротехнические параметры
Волновое сопротивление 110 Ом
Сопротивление проводника постоянному току на 1 км 80 Ом
Емкость жила / экран на 1 м 85 пФ
Сопротивление изоляции на 1 км 1 ГОм
Емкость жила / жила на 1 м 46 пФ
Эксплуатационные характеристики
Устойчивость к УФ-излучению да
Диапазон рабочих температур −30…+70 °C
Пожарная нагрузка на 1 м 1,21 кВт·ч
Масса одного метра 256 г
