100-0302-02
Мультипарный аудиокабель (мультикор) [AES/EBU] серии MATRIX MMC 02, FRNC
Sommer Cable
SKU:
SC00002444
Series:
SC-Matrix
Price, m
2 011,25 ₽
Backorder
Read in PDF format
Description
Technical specifications
Options
Download
100-0302-02 – мультипарный аудиокабель (мультикор) [AES/EBU] серии MATRIX MMC 02. Содержит 2 витых пары многопроволочных жил из бескислородной меди (OFC) сечением 0,25 кв.мм. Каждый канал в своем экране из AL/PT фольги и в оболочке из HM2. Общий для всех кабелей плетеный экран и FRNC-оболочка из HM2. Диаметр кабеля 9,5 мм, цвет темно-синий.
Без галогенов и пожаростойкий (стандарт IEC 332 вид испытания C)
Нумерация и цветовая кодировка каждого канала для облегчения идентификации
Предназначен для передачи сигнала на большие расстояния благодаря поперечному сечению жил 0,25 мм²
Пригоден для передачи цифрового сигнала благодаря волновому сопротивлению 110 Ом
Характеристики затухания
Частота, МГц
1
5
10
20
40
60
80
100
Затухание, дБ/100 м при 20 °C
1,74
7
11,3
17,8
29,1
39,1
48,3
56,9

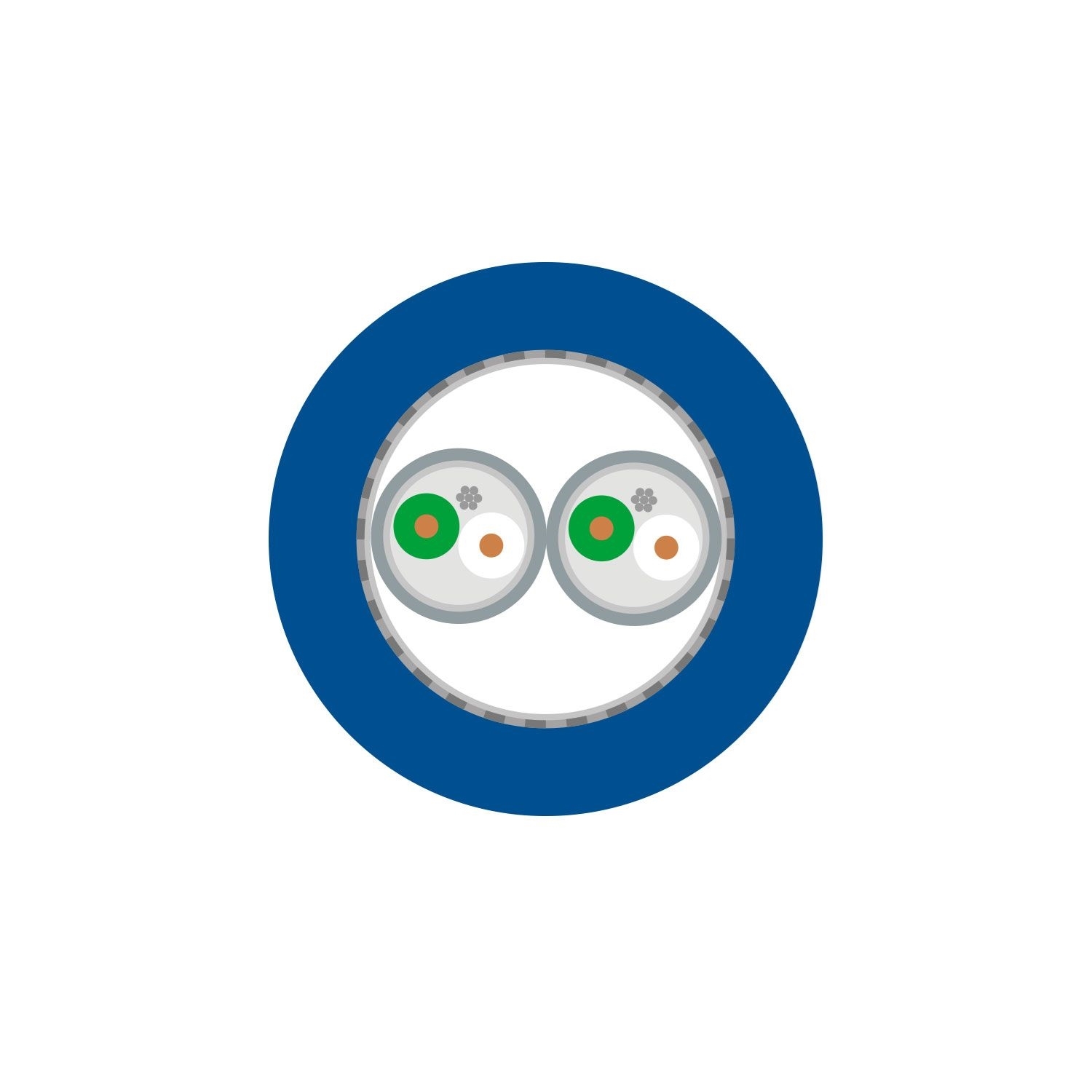

Форма поперечного сечения
круглый
Construction (overall)
[02(2LI2Y0,25mm²)DH]CH
Структура кабеля: аудио
(2LI2Y0,25mm²)DH
Число каналов: аудио
2
Экран общий
алюмополиэстерная фольга (AL/PT foil)
Экран 1
алюмополиэстерная фольга (AL / PT foil)
Экран 2
плетеный луженый медный
Плотность экрана
90 %
Материал внешней оболочки
FRNC без галогенов
Диаметр внешней оболочки
9,5 мм
Цвет внешней оболочки
синий
Секция аудио
Number of conductors
2 x 2
Inner conductor
32 x 0,10 мм
Материал проводника
медь (OFC, bare copper)
Диаметр проводника
0,56 мм
Сечение проводника
0,25 мм²
AWG
23
Материал изоляции
полиэтиленовая пленка (Skin PE)
Электротехнические параметры
Волновое сопротивление
110 Ом
Емкость жила / жила на 1 м
46 пФ
Сопротивление изоляции на 1 км
1 ГОм
Емкость жила / экран на 1 м
105 пФ
Сопротивление проводника постоянному току на 1 км
72 Ом
Эксплуатационные характеристики
Диапазон рабочих температур
−20…+80 °C
Устойчивость к УФ-излучению
да
Пожарная нагрузка на 1 м
0,22 кВт·ч
Масса одного метра
110 г
