Cables & Connectors
Bulk Cables
100-0302-08
Request a Callback
100-0302-08
Мультипарный аудиокабель (мультикор) [AES/EBU] серии MATRIX MMC 08, FRNC
Sommer Cable
SKU:
SC00002448
Series:
SC-Matrix
Price, m
4 703,06 ₽
Backorder
Read in PDF format
Description
Technical specifications
Options
Download
100-0302-08 – мультипарный аудиокабель (мультикор) [AES/EBU] серии MATRIX MMC 08. Содержит 8 витых пар многопроволочных жил из бескислородной меди (OFC) сечением 0,25 кв.мм. Каждый канал в своем экране из AL/PT фольги и в оболочке из HM2. Общий для всех кабелей плетеный экран и FRNC-оболочка из HM2. Диаметр кабеля 15,5 мм, цвет темно-синий.
Без галогенов и пожаростойкий (стандарт IEC 332 вид испытания C)
Нумерация и цветовая кодировка каждого канала для облегчения идентификации
Предназначен для передачи сигнала на большие расстояния, благодаря поперечному сечению жил 0,25 мм²
Пригоден для передачи цифрового сигнала, благодаря волновому сопротивлению 110 Ом
Характеристики затухания
Частота, МГц
1
5
10
20
40
60
80
100
Затухание, дБ/100 м при 20 °C
1,74
7
11,3
17,8
29,1
39,1
48,3
56,9

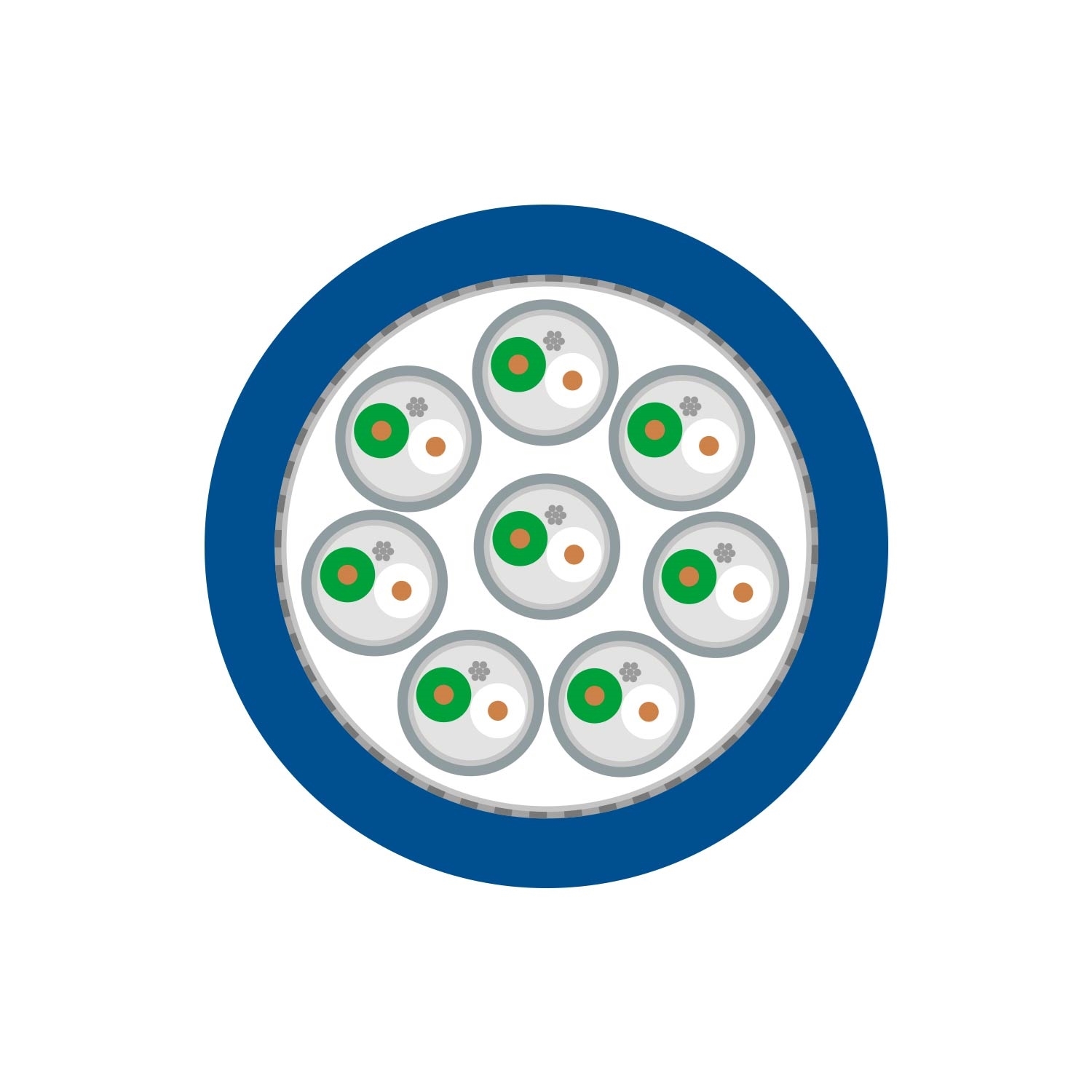

Форма поперечного сечения
круглый
Construction (overall)
[08(2LI2Y0,25mm²)DH]CH
Число каналов: аудио
8
Экран общий
алюмополиэстерная фольга (AL/PT foil)
Экран общий
плетеный медный луженый + алюмополиэстерная (AL/PT) фольга
Плотность экрана
90 %
Материал внешней оболочки
FRNC без галогенов
Диаметр внешней оболочки
15,5 мм
Цвет внешней оболочки
синий
Секция аудио
Структура кабеля: аудио
(2LI2Y0,25mm²)DH
Number of conductors
8 x 2
Inner conductor
32 x 0,10 мм
Материал проводника
медь (OFC, bare copper)
Сечение проводника
0,25 мм²
Диаметр проводника
0,56 мм
AWG
23
Материал изоляции
полиэтиленовая пленка (Skin PE)
Электротехнические параметры
Волновое сопротивление
110 Ом
Емкость жила / жила на 1 м
46 пФ
Емкость жила / экран на 1 м
105 пФ
Сопротивление проводника постоянному току на 1 км
72 Ом
Сопротивление изоляции на 1 км
1 ГОм
Эксплуатационные характеристики
Диапазон рабочих температур
−20…+80 °C
Устойчивость к УФ-излучению
да
Пожарная нагрузка на 1 м
0,51 кВт·ч
Масса одного метра
288 г
Электротехнические параметры
Эксплуатационные характеристики
Кабельные стяжки
429-180C
Кабельная стяжка на липучке, 3 шт.
Кабельные органайзеры
429-2011⠀⠀
Кабельная оплетка на липучке, 40 мм, длина 25 м
429-2025⠀
Гибкий кабель-канал, 25 мм
429-25K
Непротирающаяся самозакрывающаяся кабельная оплетка, 25 мм, длина 25 м
429-25S
Самозакрывающаяся кабельная оплетка, 25 мм, длина 25 м
429-19K
Непротирающаяся самозакрывающаяся оборачиваемая кабельная оплетка, 19 мм, длина 25 м
Additionally
BCS-2025
Гибкий кабель-канал, 25 мм, длина 20 м
Технические спецификации
100-0302-08 - Техническая спецификация ENG (11.2024)
Specifications and external appearance are subject to change without notice. Product pricing and inventory availability are for information purposes only. Please contact us to specify the price.
