Catalog
Video Processing & Distribution
Test Signal Generators
CH-A1
Request a Callback
CH-A1
Анализатор сигнала HDMI с генератором тестового сигнала
Cypress Technology
SKU:
CP00005472
Price, pcs
110 880,00 ₽
Backorder
Read in PDF format
Description
Technical specifications
What's in the box
Download

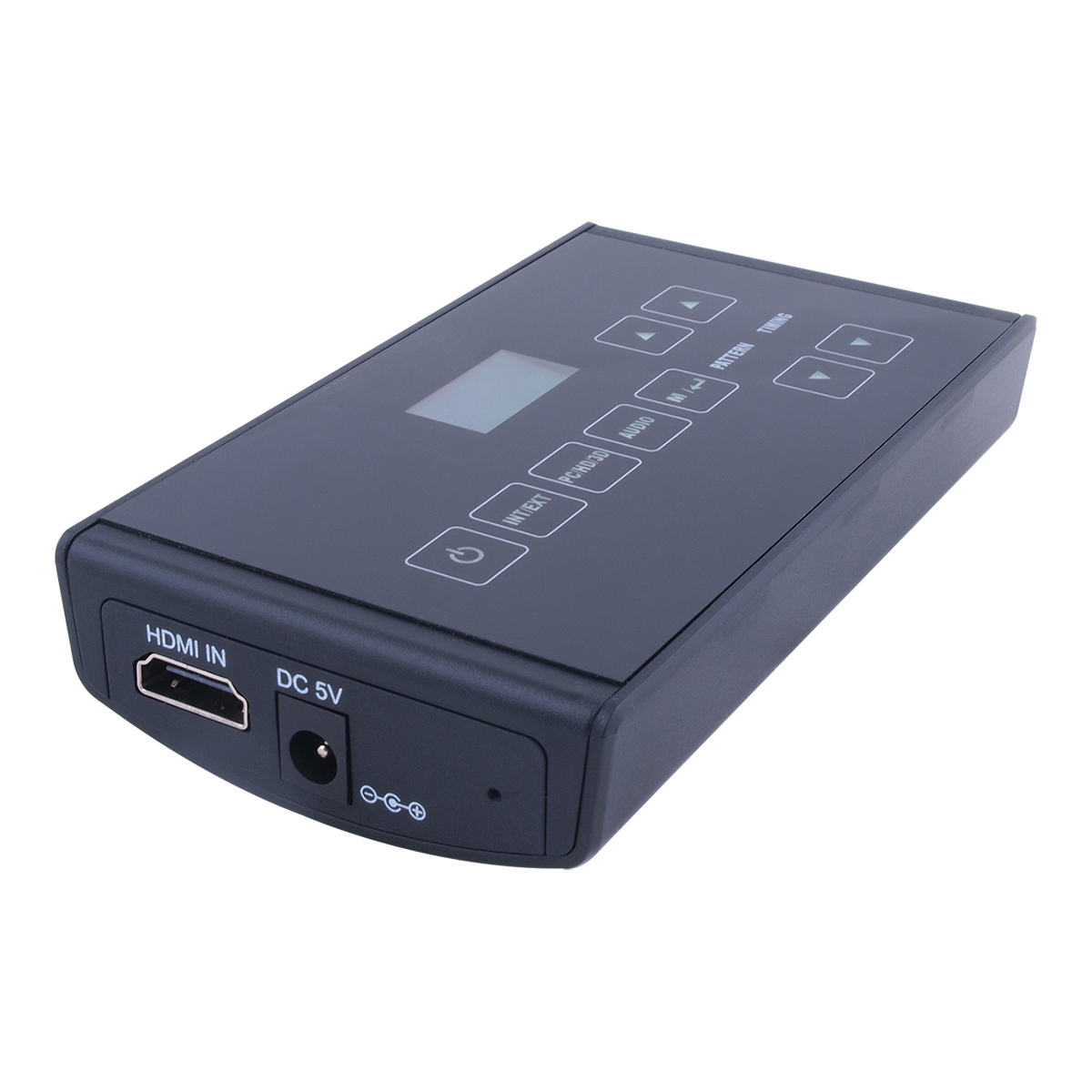

CH-A1 – анализатор сигнала HDMI с HDCP со встроенным генератором тестового сигнала. Оборудован OLED-дисплеем, на котором отображаются параметры воспроизводимого сигнала (инфофрейм), а также данные блока EDID устройства отображения. Генератор тестового сигнала способен генерировать 6 образцов тестовых сигналов в формате 2D и 1 образец сигнала в формате 3D.
Поддерживает сигналы стандартной четкости, высокой четкости до 1080p, сигналы компьютерной графики до 1920×1200 и сигналы в формате 3D
25 форматов сигнала, способен генерировать 6 образцов тестовых сигналов HDMI в формате 2D и 1 образец сигнала высокой четкости в формате 3D
Поддерживает сигналы с Deep Color до 36 бит (12 бит на цвет) для разрешений вплоть до 1080p/60
Поддерживает входные сигналы с вложенным звуком Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio
Поддерживает многоканальное аудио LPCM 2CH 48/96/192 кГц, LPCM 5.1CH 48/96 кГц, LPCM 7.1CH 48/96 кГц
Распознает аудиопоток сигнала HDMI
Распознает реверсивный аудиоканал (ARC) сигнала HDMI
Анализирует инфофрейм входного сигнала и EDID-данные устройства отображения
Управление с лицевой панели прибора
Оборудован OLED-дисплеем для вывода текущей системной информации
Подходит для анализа сигнала, защищенного HDCP, поддерживает режим репитера HDCP
Сквозная передача сигналов CEC
Сфера применения
Тестирование оборудования на совместимость
Отладка оборудования на объекте
R&D

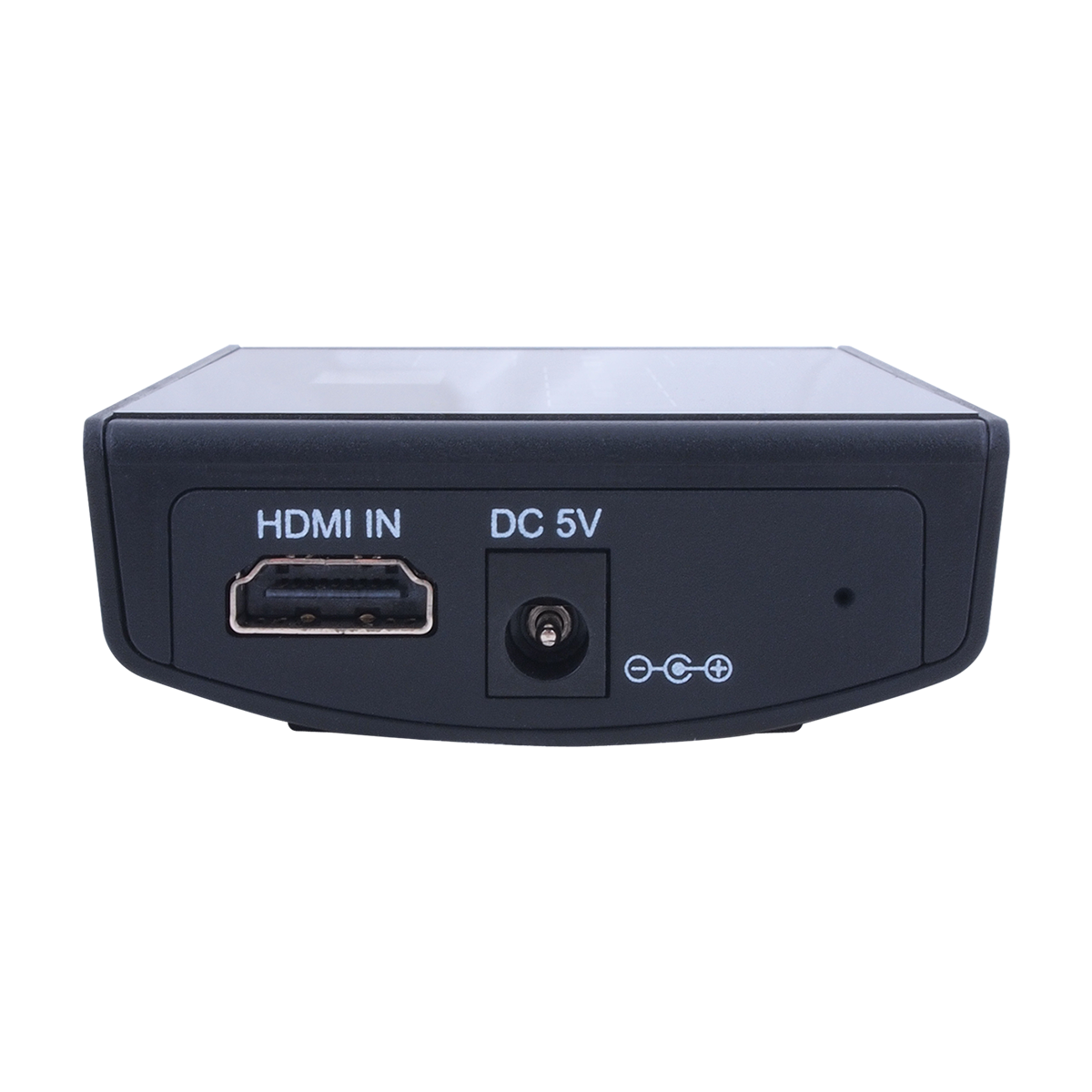

Входы
1 – HDMI, тип А (розетка)

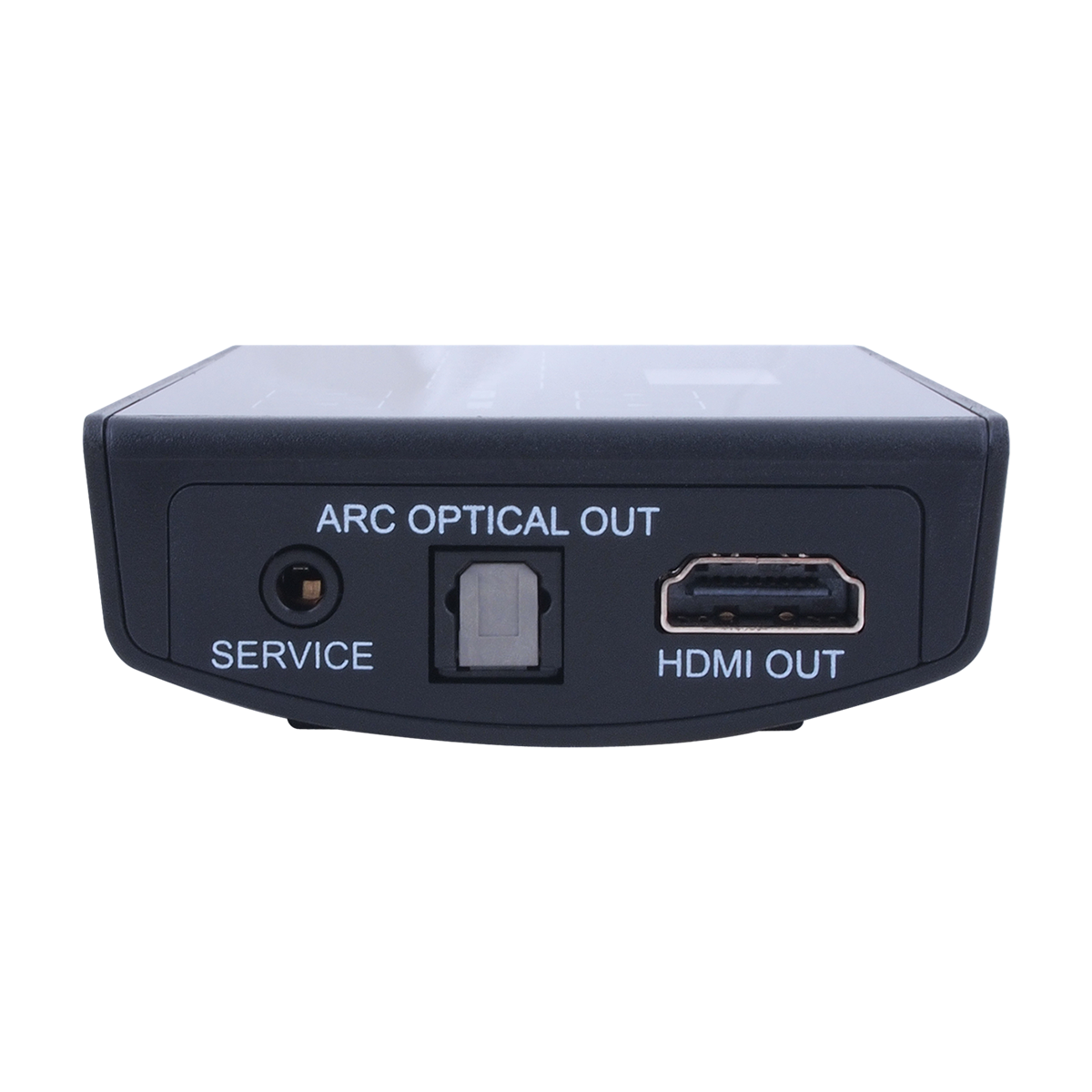

Выходы
1 – HDMI, тип A (розетка)
1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK (розетка)
Максимальное разрешение
1080p
Максимальное разрешение
1920x1200 (WUXGA)
Разрешения на выходе в режиме 3D
720p 50 / 60 Гц
1080p 24 Гц
3D-форматы
Frame Packing
анаморфная горизонтальная стереопара (Side-by-Side Half)
вертикальная стереопара (Top-and-Bottom)
Форматы вложенного аудио
для разрешений 480i/p, 576i/p или VGA…SVGA:
LPCM 2.0 (48, 96, 192 кГц)
LPCM 5.1 (48 кГц)
LPCM 7.1 (48 кГц)
для разрешений 720p…1080p или XGA…WUXGA:
LPCM 2.0 (48, 96, 192 кГц)
LPCM 5.1 (48, 96 кГц)
LPCM 7.1 (48, 96 кГц)
Полоса пропускания
225 МГц
Защита от электростатических разрядов
±8 кВ (воздушный разряд)
±4 кВ (контактный разряд)
Диапазон рабочих температур
0…+40 °C
Диапазон температур хранения
−20…+60 °C
Относительная влажность воздуха
20…90 % (без конденсации)
Power
5 В, 1 А
Потребляемая мощность
4 Вт
Size (WxDxH)
119,5 x 70 x 25 мм
Weight
0,128 кг
Прибор CH-A1 — 1 шт.
Блок питания (5 В) — 1 шт.
Руководство пользователя
Руководства пользователя
CH-A1 — руководство пользователя ENG
Specifications and external appearance are subject to change without notice. Product pricing and inventory availability are for information purposes only. Please contact us to specify the price.
