EXT-UHDV-WP-HBTLS-TX
Request a Callback
EXT-UHDV-WP-HBTLS-TX
Настенная панель-передатчик / масштабатор / коммутатор c автопереключением сигналов HDMI, VGA с аудио в витую пару CAT5e, HDBaseT
Gefen
SKU:
GF00016234
Price, pcs
107 470,00 ₽
Backorder
Read in PDF format
Description
Technical specifications
What's in the box
Options
Download

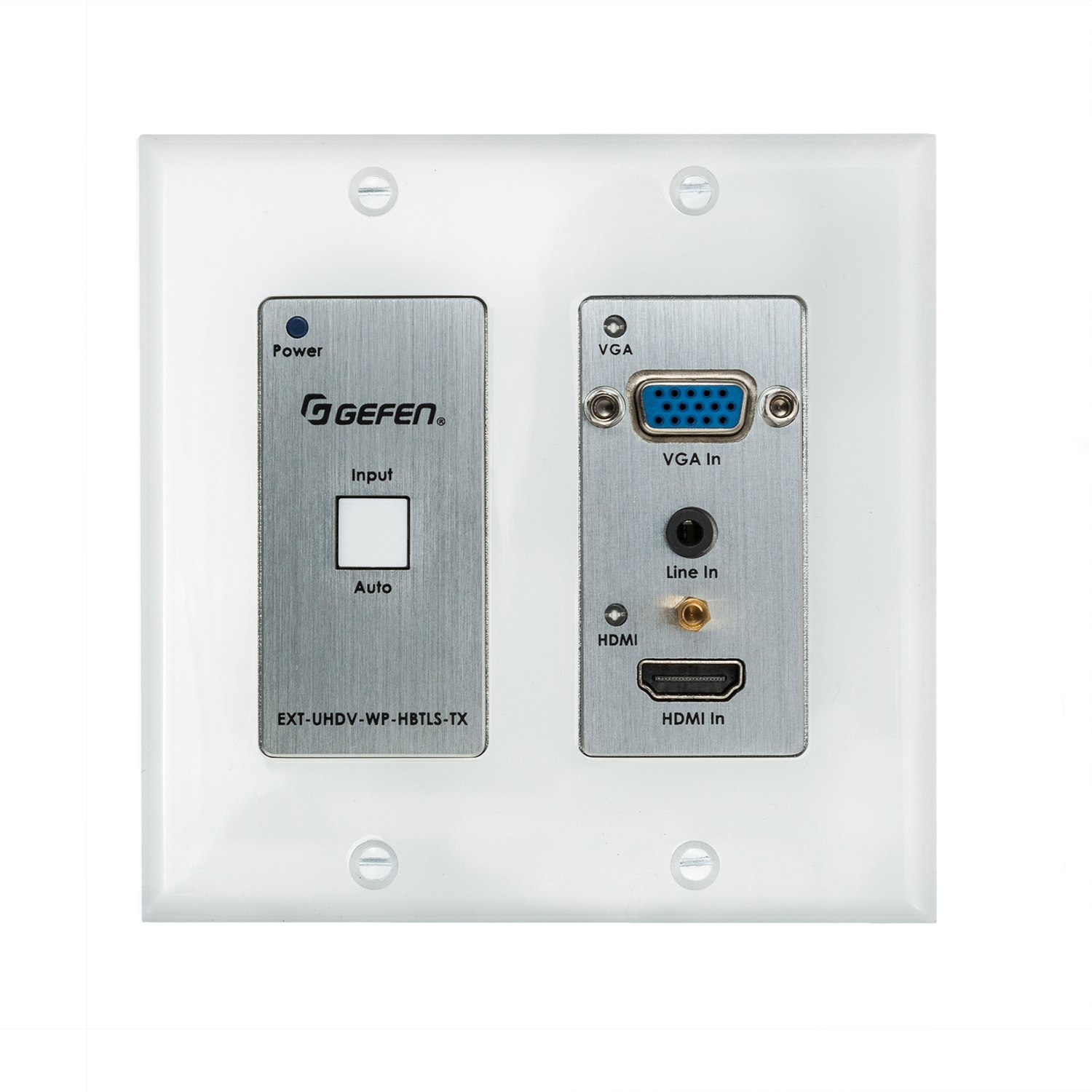

EXT-UHDV-WP-HBTLS-TX – настенная панель-передатчик / масштабатор / коммутатор c автопереключением сигналов HDMI разрешением до 4096x2160/30 при YUV 4:4:4, (3840x2160/60 при YUV 4:2:0) с поддержкой технологий 3D, HDCP 1.4, EDID и CEC, а также сигналов VGA (D-Sub-15) 1920х1200/60 с аудио (miniJack 3,5 мм), RS-232 в витую пару CAT5e. Обеспечивает двустороннюю работу PoH (Power over HDBaseT). Расстояние передачи: 4K – до 40 м, 1080p – до 70 м. Поддержка Syner-G. Полоса пропускания 600 МГц. Настенная установка в коробку 2G USA. Цвет белый.
Обладает полосой пропускания 300 МГц и поддерживает скорость передачи данных до 10,2 Гбит/с
Функция автоматического переключения между входами HDMI и VGA
Ручное переключение входов возможно при помощи кнопок на передней панели и по RS-232
Масштабирует VGA-сигнал вплоть до 1920×1200 с настройкой изображения
Удлиняет сигналы HDMI, VGA + аналогового аудио и RS-232 по одному кабелю CAT5e, максимальная дальность зависит от разрешения:
40 м — 4K Ultra HD (3840×2160, 60 Гц, 4:2:0) при глубине цвета 8 бит
40 м — 4K Ultra HD (3840×2160, 30 Гц, 4:4:4) при глубине цвета 8 бит
40 м — 4K Cinema-DCI (4096×2160, 24 или 30 Гц, 4:4:4) при глубине цвета 8 бит (только для HDMI)
70 м — 1080p Full HD (60 Гц) или WUXGA (1920×1200, 60 Гц) с Deep Color до 12 бит
Поддерживает HDMI 2.0 и HDCP 1.4
Функциональность HDMI: Deep Color, 12 бит (при разрешении 1080p), сквозная передача вложенного аудио LPCM 7.1, Dolby Atmos
®
, Dolby
®
TrueHD, DTS:X™ и DTS-HD Master Audio™, 3DTV, CEC, Lip Sync
Вход аналогового стереоаудио для передачи звука совместно с сигналом VGA
Управление коммутацией сигнала, масштабированием и EDID-данными через интерфейс RS-232
Двунаправленная передача сигналов RS-232 и инфракрасного управления при использовании совместимого приемника
Функция Power Over HDBaseT™ позволяет подавать питание передатчику от совместимого приемника по кабелю витой пары. Внешний источник питания требуется только одному устройству

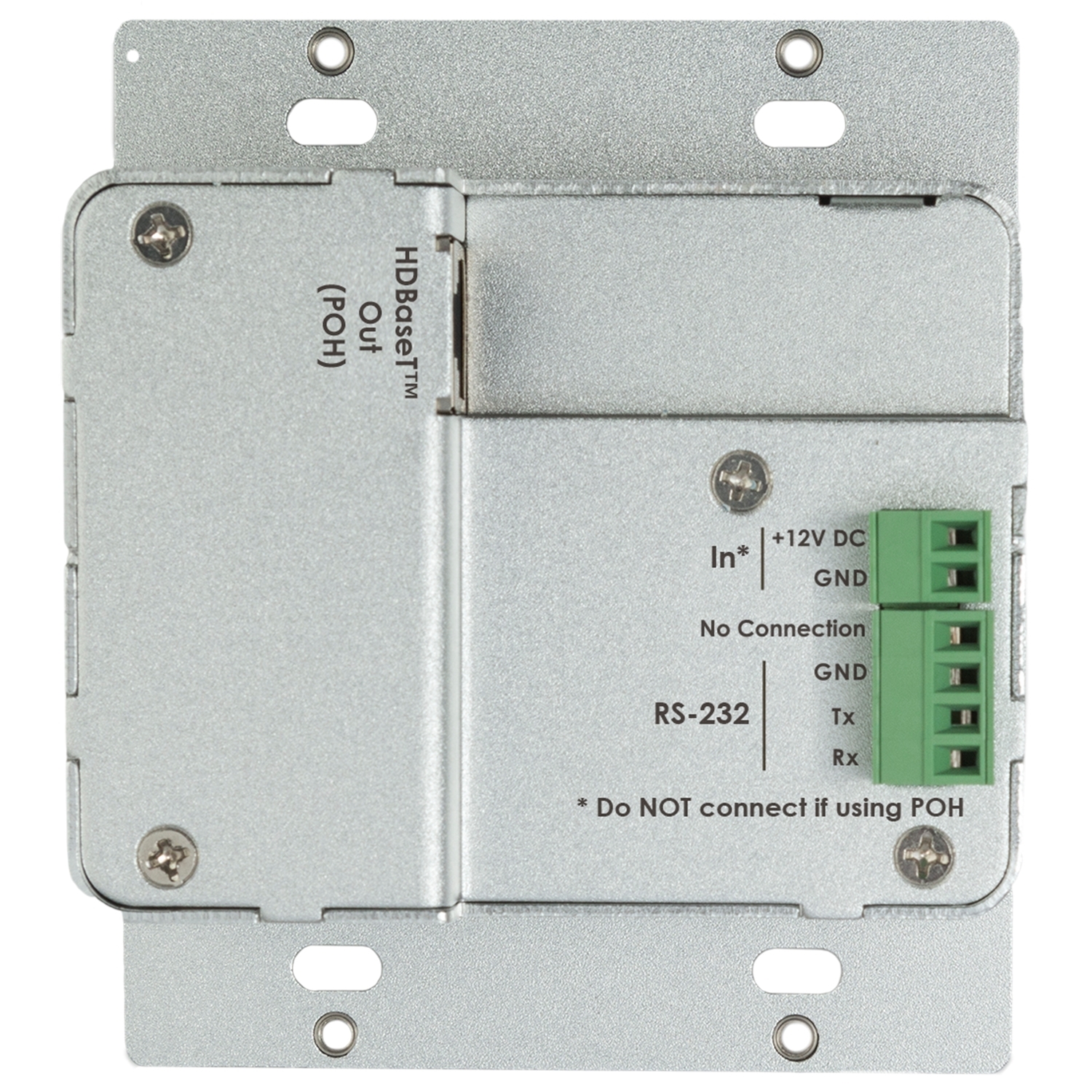

Также получать питание локально — через 2-контактный клеммный блок Phoenix, находящийся на задней панели (требуется дополнительно приобрести блок питания EXT-PS121.5AIP-3P-6 или EXT-PS121.5-LP-6)
Используются собственные разработки компании Gefen, значительно улучшающие возможности технологии HDBaseT™
Улучшенное управление EDID-данными для быстрого подключения источников и дисплеев
Пользователи могут самостоятельно обновлять микропрограмму управления через порт mini-USB, используя ПО Gefen Syner-G™
Настенная панель двойного американского типоразмера, монтируется в установочные изделия соответствующего типоразмера, в том числе в открытые с тыльной стороны монтажные рамки для низковольтной проводки
Совместима с большинством стандартных настенных панелей Decora
®
(белая лицевая панель входит в комплект)

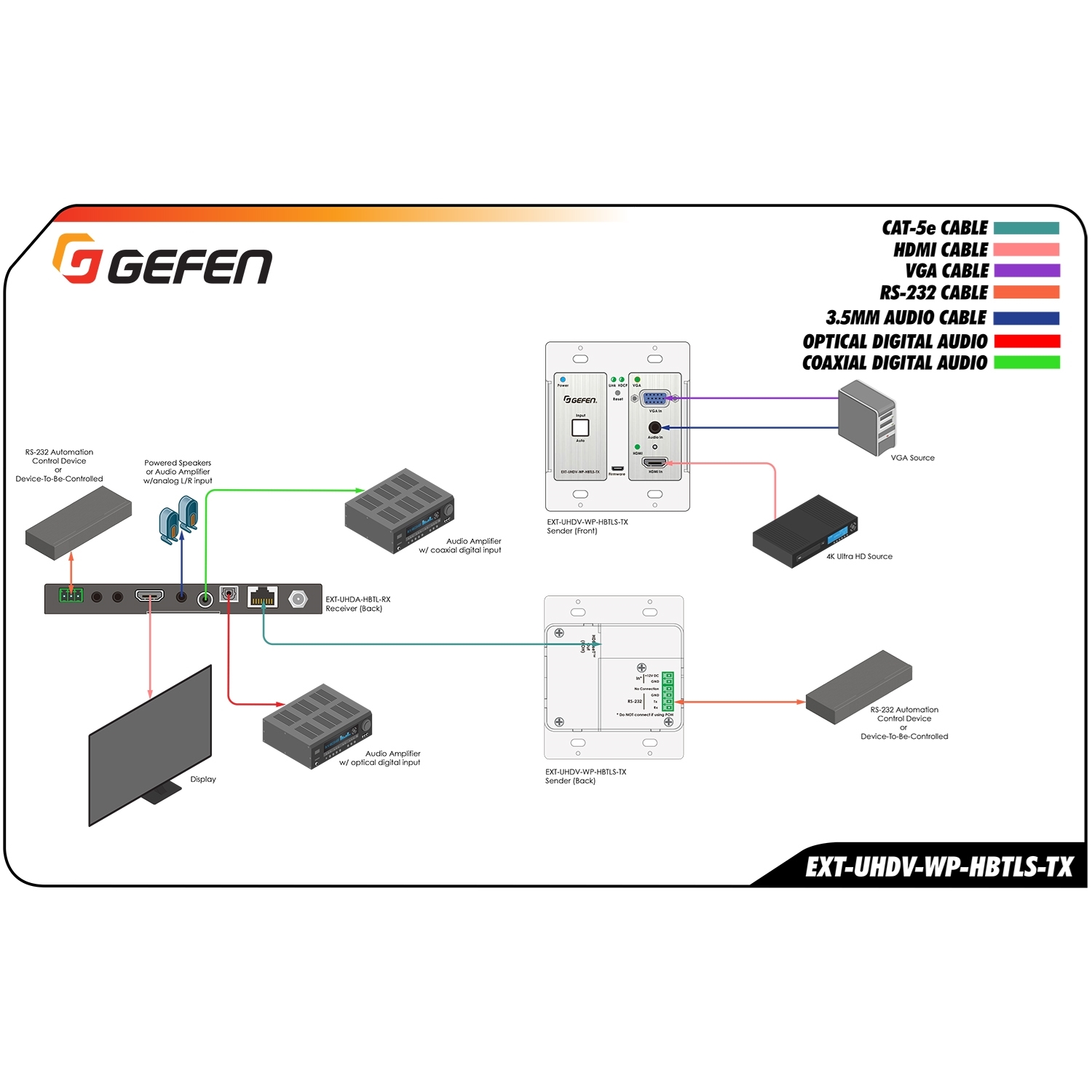

Совместимый приемник: EXT-UHDA-HBTL-RX
Спецификации HDBaseT
1.0
Входы
1 – HDMI, тип А (розетка)
1 – VGA, разъем D-Sub HD15 (розетка)
1 – аудиостерео, разъем miniJack 3,5 мм (розетка)
1 – ИК, разъем miniJack 3,5 мм (розетка)
Выходы
1 – витая пара HDBaseT, разъем RJ45 (розетка)
1 – ИК, разъем miniJack 3,5 мм (розетка)
Порты
1 – RS-232, клеммный блок
1 – USB (сервисный), тип micro-B (розетка)
Поддержка аудио
аналоговое балансное, небалансное
Полоса пропускания
300 МГц
Пропускная способность
10,2 Гбит/с (3,4 Гбит/с на канал)
Максимальное разрешение
4K, 60 Гц
Форматы вложенного аудио
до 7.1 каналов LPCM, HBR, Bitstream
Спецификации HDMI
2.0
Спецификации HDCP
1.4
Удлинение по витой паре
до 70 м
Индикация
наличие HDCP, питание, связь, сигнал на входе
Диапазон рабочих температур
0…+50 °C
Диапазон температур хранения
−20…+85 °C
Относительная влажность воздуха
5…90 % (без конденсации)
Power
PoE или 12 В от внешнего блока питания
Потребляемая мощность
6 Вт макс.
Число постов
2-постовая (2-gang)
Size (WxDxH)
89 x 44 x 104,5 мм
Монтажное отверстие (ШxВ)
92 x 72 мм
Глубина установки
50 мм
Weight
0,27 кг

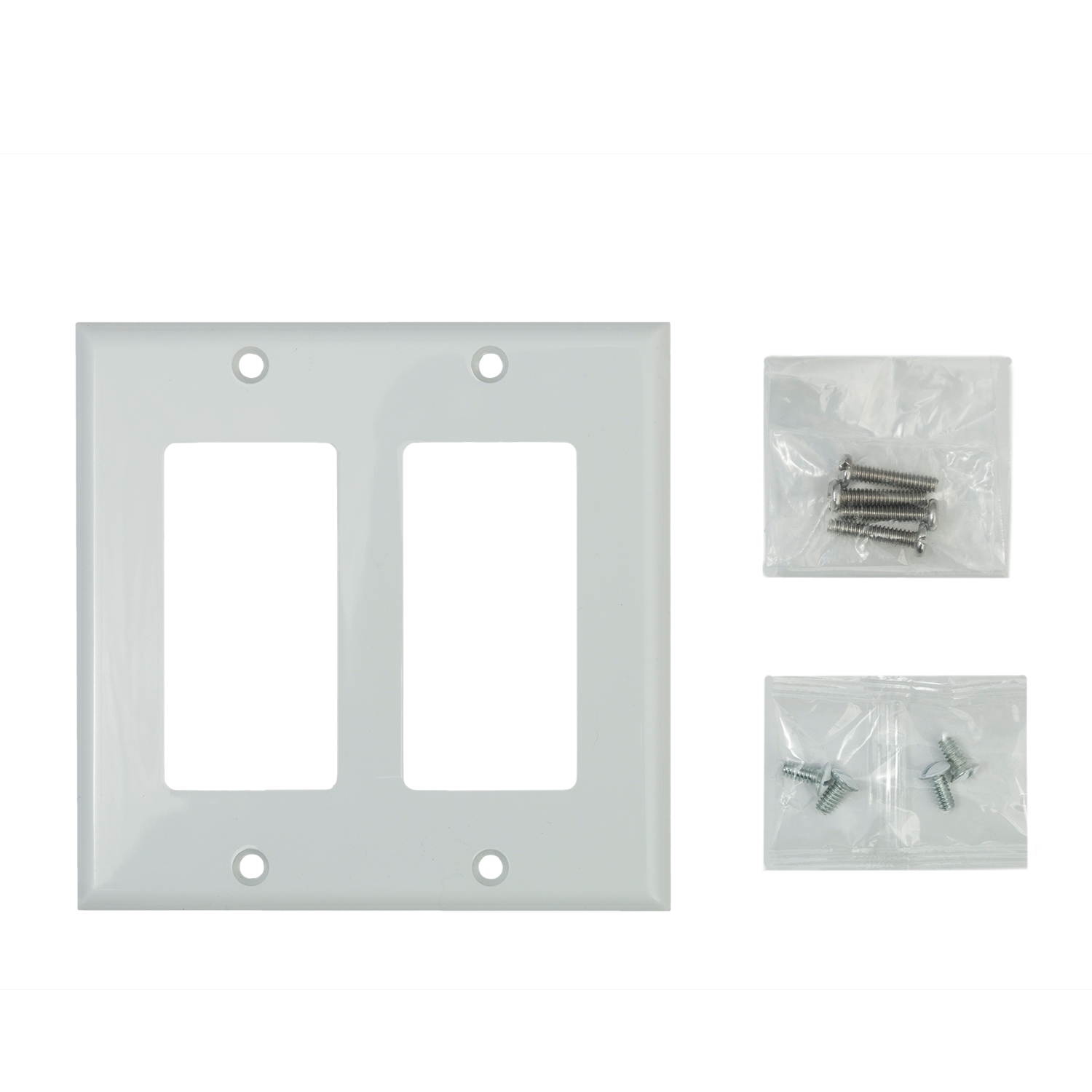

Настенная панель-передатчик EXT-UHDV-WP-HBTLS-TX — 1 шт.
Белая лицевая панель — 1 шт.
Винты для установки лицевой панели — 4 шт.
Крепежные винты — 4 шт.
2-конт. клеммный блок типа Phoenix (присоединен к устройству) — 1 шт.
4-конт. клеммный блок типа Phoenix (присоединен к устройству) — 1 шт.
Краткое руководство пользователя
Приемники интерфейсных сигналов
EXT-UHDA-HBTL-RX
Приемник сигналов HDMI 2.0 с деэмбеддером аналогового и цифрового аудио из витой пары CAT5e с двунаправленным POH, HDBaseT 2.0
Технические спецификации
EXT-UHDV-WP-HBTLS-TX — техническая спецификация ENG
Руководства пользователя
EXT-UHDA-HBTL-RX, EXT-UHDV-WP-HBTLS-TX — руководство пользователя ENG
