LLMD-625-2
Многомодовый дуплексный оптоволоконный кабель 62,5/125 мкм с коннекторами LC SFF
LLMD-625-10
Многомодовый дуплексный оптоволоконный кабель 62,5/125 мкм с коннекторами LC SFF
LLMD-625-20
Многомодовый дуплексный оптоволоконный кабель 62,5/125 мкм с коннекторами LC SFF
LLMD-625-30
Многомодовый дуплексный оптоволоконный кабель 62,5/125 мкм с коннекторами LC SFF
LLMD-625-50
Многомодовый дуплексный оптоволоконный кабель 62,5/125 мкм с коннекторами LC SFF
LLMD-625-70
Многомодовый дуплексный оптоволоконный кабель 62,5/125 мкм с коннекторами LC SFF
LLMD-625-100
Многомодовый дуплексный оптоволоконный кабель 62,5/125 мкм с коннекторами LC SFF
LLMD-625-200
Многомодовый дуплексный оптоволоконный кабель 62,5/125 мкм с коннекторами LC SFF
LLMD-625-300
Многомодовый дуплексный оптоволоконный кабель 62,5/125 мкм с коннекторами LC SFF
LLMD-625-400
Многомодовый дуплексный оптоволоконный кабель 62,5/125 мкм с коннекторами LC SFF
LLMD-625-500
Многомодовый дуплексный оптоволоконный кабель 62,5/125 мкм с коннекторами LC SFF
LLMD-625
Многомодовый дуплексный оптоволоконный кабель 62,5/125 мкм с коннекторами LC SFF
Call for Pricing
Рекомендуемая замена для серии Opticis LDPBO-625
Дилерская скидка 80%
для моделей LLMD-625-10, LLMD-625-20, LLMD-625-70
- Кабель оконцован дуплексными коннекторами, может использоваться для соединения активных блоков только аппаратуры, оборудованной дуплексными оптическими адаптерами
- По противопожарным соображениям он предназначен для прокладки в фальшпотолках, фальшполах и других пленум-полостях
- Внешняя оболочка кабеля отмаркирована через каждый метр, что позволяет легко определять длину отрезка кабеля в метрах простым вычитанием чисел, указанных на его концах
- Маркировка на внешней оболочке нанесена только на одном волокне, что позволяет по ней идентифицировать волокна на разных концах кабеля
- Цветовая и буквенная маркировка оптоволокон способствуют легкой корректной коммутации
- Конструкция кабеля Duplex — это, по сути, два кабеля конструкции Simplex, склеенные по внешней оболочке. Она разработана специально для использования в соединительных и коммутационных шнурах (патч-кордах)
- Кабель конструкции Duplex слабо защищен от поперечных нагрузок, поэтому при его использовании рекомендуется применять дополнительные средства механической защиты (кабельные каналы, защитные гофры, трубы и т.п.)
Тип коннектора A
|
оптический LC Duplex (вилка) |
Тип коннектора B
|
оптический LC Duplex (вилка) |
Форма поперечного сечения
|
плоский |
Тип полировки наконечника коннектора
|
UPC |
Число оптических волокон
|
2 |
Тип конструкции кабеля
|
Duplex Patch Cord (два световода в разных оболочках) |
Fiber type
|
многомодовое (MMF) |
Класс оптического волокна
|
ОМ1 |
Диаметр сердцевины / отражающей оболочки
|
62,5/125 мкм |
Материал сердцевины / отражающей оболочки
|
стекло / стекло |
Тип буферной оболочки
|
Tight Buffer (плотное буферное покрытие) |
Диаметр наружной буферной оболочки
|
900 мкм |
Материал внешней оболочки
|
ПВХ без галогенов (PVC LSHF) |
Поперечное сечение внешней оболочки
|
2 x 4 мм |
Цвет внешней оболочки
|
оранжевый |
Вносимые потери коннектора
|
≤ 0,3 дБ |
Возвратные потери коннектора
|
≥ 25 дБ |
Коэффициент затухания при длине волны 850 нм на 1 км
|
≤3,5 дБ |
Коэффициент затухания при длине волны 1300 нм на 1 км
|
≤1,0 дБ |
Optical fiber modal bandwidth, 850 nm
|
≥ 200 МГц |
Optical fiber modal bandwidth, 1300 nm
|
≥ 500 МГц |
Numerical aperture of optical fiber
|
0,275 ±0,015 |
Диапазон рабочих температур
|
−20…+70 °C |
Диапазон температур при монтаже
|
-10…+60 °C |
Минимальный радиус изгиба
|
30 мм при монтаже 20 мм при эксплуатации |
Maximum pulling tension
|
600 Н |
Масса одного метра
|
7 г |

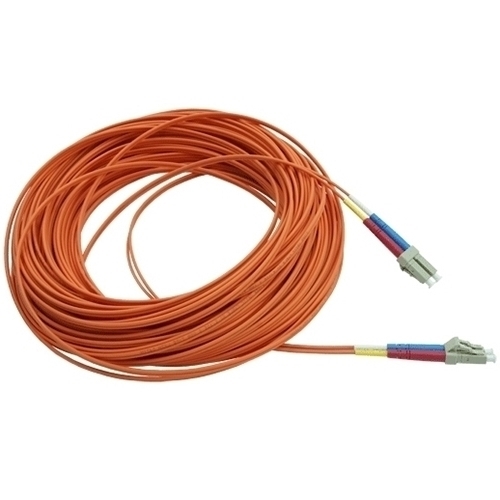

LLMD-625-2 – многомодовый дуплексный оптоволоконный кабель с 2-мя волокнами 62,5/125 мкм, оконцованными с обеих сторон коннекторами LC SFF. Внешняя оболочка из поливинилхлорида (PVC) типа LSZH (малодымная с нулевым выделением галогенов при горении). Кабель не содержит гидрофобного геля и предназначен для использования только внутри помещений. Длина кабеля 2 м.
LLMD-625-10 – многомодовый дуплексный оптоволоконный кабель с 2-мя волокнами 62,5/125 мкм, оконцованными с обеих сторон коннекторами LC SFF. Внешняя оболочка из поливинилхлорида (PVC) типа LSZH (малодымная с нулевым выделением галогенов при горении). Кабель не содержит гидрофобного геля и предназначен для использования только внутри помещений. Длина кабеля 10 м.
LLMD-625-20 – многомодовый дуплексный оптоволоконный кабель с 2-мя волокнами 62,5/125 мкм, оконцованными с обеих сторон коннекторами LC SFF. Внешняя оболочка из поливинилхлорида (PVC) типа LSZH (малодымная с нулевым выделением галогенов при горении). Кабель не содержит гидрофобного геля и предназначен для использования только внутри помещений. Длина кабеля 20 м.
LLMD-625-30 – многомодовый дуплексный оптоволоконный кабель с 2-мя волокнами 62,5/125 мкм, оконцованными с обеих сторон коннекторами LC SFF. Внешняя оболочка из поливинилхлорида (PVC) типа LSZH (малодымная с нулевым выделением галогенов при горении). Кабель не содержит гидрофобного геля и предназначен для использования только внутри помещений. Длина кабеля 30 м.
LLMD-625-50 – многомодовый дуплексный оптоволоконный кабель с 2-мя волокнами 62,5/125 мкм, оконцованными с обеих сторон коннекторами LC SFF. Внешняя оболочка из поливинилхлорида (PVC) типа LSZH (малодымная с нулевым выделением галогенов при горении). Кабель не содержит гидрофобного геля и предназначен для использования только внутри помещений. Длина кабеля 50 м.
LLMD-625-70 – многомодовый дуплексный оптоволоконный кабель с 2-мя волокнами 62,5/125 мкм, оконцованными с обеих сторон коннекторами LC SFF. Внешняя оболочка из поливинилхлорида (PVC) типа LSZH (малодымная с нулевым выделением галогенов при горении). Кабель не содержит гидрофобного геля и предназначен для использования только внутри помещений. Длина кабеля 70 м.
LLMD-625-100 – многомодовый дуплексный оптоволоконный кабель с 2-мя волокнами 62,5/125 мкм, оконцованными с обеих сторон коннекторами LC SFF. Внешняя оболочка из поливинилхлорида (PVC) типа LSZH (малодымная с нулевым выделением галогенов при горении). Кабель не содержит гидрофобного геля и предназначен для использования только внутри помещений. Длина кабеля 100 м.
LLMD-625-200 – многомодовый дуплексный оптоволоконный кабель с 2-мя волокнами 62,5/125 мкм, оконцованными с обеих сторон коннекторами LC SFF. Внешняя оболочка из поливинилхлорида (PVC) типа LSZH (малодымная с нулевым выделением галогенов при горении). Кабель не содержит гидрофобного геля и предназначен для использования только внутри помещений. Длина кабеля 200 м.
LLMD-625-300 – многомодовый дуплексный оптоволоконный кабель с 2-мя волокнами 62,5/125 мкм, оконцованными с обеих сторон коннекторами LC SFF. Внешняя оболочка из поливинилхлорида (PVC) типа LSZH (малодымная с нулевым выделением галогенов при горении). Кабель не содержит гидрофобного геля и предназначен для использования только внутри помещений. Длина кабеля 300 м.
LLMD-625-400 – многомодовый дуплексный оптоволоконный кабель с 2-мя волокнами 62,5/125 мкм, оконцованными с обеих сторон коннекторами LC SFF. Внешняя оболочка из поливинилхлорида (PVC) типа LSZH (малодымная с нулевым выделением галогенов при горении). Кабель не содержит гидрофобного геля и предназначен для использования только внутри помещений. Длина кабеля 400 м.
LLMD-625-500 – многомодовый дуплексный оптоволоконный кабель с 2-мя волокнами 62,5/125 мкм, оконцованными с обеих сторон коннекторами LC SFF. Внешняя оболочка из поливинилхлорида (PVC) типа LSZH (малодымная с нулевым выделением галогенов при горении). Кабель не содержит гидрофобного геля и предназначен для использования только внутри помещений. Длина кабеля 500 м.
