PRD520/0.5
Витая пара Duraflex CAT5e, разъем Ethercon RJ45 (вилка-вилка)
PRD520/0.75
Витая пара Duraflex Ethercon CAT5e, разъем Ethercon RJ45 (вилка-вилка)
PRD520/1.5
Витая пара Duraflex Ethercon CAT5e, разъем EtherconRJ45 (вилка-вилка)
PRD520/5
Витая пара Duraflex CAT5e, разъем etherCON RJ45 (вилка-вилка)
PRD520/10
Витая пара Duraflex CAT5e, разъем etherCON RJ45 (вилка-вилка)
PRD520/15
Витая пара Duraflex CAT5e, разъем etherCON RJ45 (вилка-вилка)
PRD520/20
Витая пара Duraflex CAT5e, разъем etherCON RJ45 (вилка-вилка)
PRD520
Витая пара Duraflex CAT5e, разъем etherCON RJ45 (вилка-вилка)
Series:
PRIME
Call for Pricing
Call for Pricing
Specifications and external appearance are subject to change without notice. Product pricing and inventory availability are for information purposes only. Please contact us to specify the price.
- Патч-корд SF/UTP CAT5e — общий экран из алюминиевой фольги, окруженной луженой медной оплеткой, витые пары не имеют индивидуальных экранов
- 4 пары многопроволочных проводников калибра AWG 24 из бескислородной меди
- Подходит для передачи сигнала в сетях 10Base-T, 100Base-TX и 1000Base-T
- Поддерживает Dante, CobraNet, EtherSound, HDBaseT и другие сетевые протоколы передачи AV-сигналов
- Двухслойная оболочка Duraflex™, изготовленная методом двойной экструзии — сверху полиуретан, внутри — ПВХ
- Внешняя полиуретановая оболочка устойчива к механическим воздействиям и невосприимчива к УФ-излучению
- Мягкая внутренняя ПВХ-оболочка позволяет прокладывать, разматывать и сматывать кабель без затруднений
- Изоляция жил из полиэтилена высокой плотности (ПЭВП)
- Разъемы Neutrik NE8MC-B-1
- Обжат по стандарту ANSI/TIA/EIA-568-B (прямой кабель)
- Прозрачная трубка длиной 60 мм для нанесения маркировки
Тип коннектора A
|
RJ45 etherCON (вилка) |
Тип коннектора B
|
RJ45 etherCON (вилка) |
Категория витой пары
|
CAT5е SF/UTP |
Number of conductors
|
8 |
Inner conductor
|
7 x 0,20 мм |
Материал проводника
|
медь (OFC, bare copper) |
Сечение проводника
|
0,22 мм² |
AWG
|
24 |
Шаг навивки
|
≤ 30 мм |
Материал изоляции
|
полиэтилен высокой плотности (HDPE) |
Диаметр изоляции
|
1,14 мм |
Цвет изоляции
|
оранжевый, оранжевый с белым зеленый, зеленый с белым синий, синий с белым коричневый, коричневый с белым |
Экран индивидуальный
|
нет |
Экран 1
|
алюминиевая фольга (AL foil) |
Экран 2
|
плетеный луженый медный; 16 x 4 x 0,1 мм |
Плотность экрана
|
100 % покрытие, 25 % перекрытие |
Плотность оплетки экрана
|
> 66 % |
Защитная пленка
|
полиэстеровая лента |
Материал внутренней оболочки
|
ПВХ гибкий (Flexible PVC) |
Диаметр внутренней оболочки
|
6,6 мм |
Материал внешней оболочки
|
полиуретан (PUR) |
Диаметр внешней оболочки
|
8,2 мм |
Цвет внешней оболочки
|
черный |
Сопротивление проводника постоянному току на 1 км
|
145 Ом |
Омическая асимметрия
|
2 % |
Емкость рабочей пары (электрическая)
|
≤5,6 нФ/100 м |
Емкостная ассиметрия пары относительно «земли»
|
≤160 пФ/100 м |
Скорость распространения сигнала (VOP)
|
0,65 |
Рассогласование задержки распространения сигнала на 100 м
|
45 нс |
Волновое сопротивление
|
100 Ом ±15 Ом |
Диапазон рабочих температур
|
−20…+75 °C (стационарная инсталляция) −15…+60 °C (нестационарная инсталляция) |
Минимальный радиус изгиба
|
стационарная инсталляция: 8 x внешних диаметров кабеля нестационарная инсталляция: 10 x внешних диаметров кабеля |
Стандарты в области охраны природы и окружающей среды
|
RoHS2 Directive 2011/65/EU |
Сертификат химической продукции
|
REACH 1907/2006 |
Кабельные стандарты
|
ANSI TIA/EIA-568-C.2, IEC 61156, ISO/IEC 11801, UL 444 |
Распиновка кабеля
|
прямой; TIA/EIA-T568-B |
Кабельные стяжки
-
Кабельная стяжка с замком 12x125 мм, цвет черный, упаковка 10 шт.
-
Кабельная стяжка с замком 12x200 мм, цвет черный, упаковка 10 шт.
-
Кабельная стяжка с замком 15x450 мм, желтая маркировка, упаковка 10 шт.

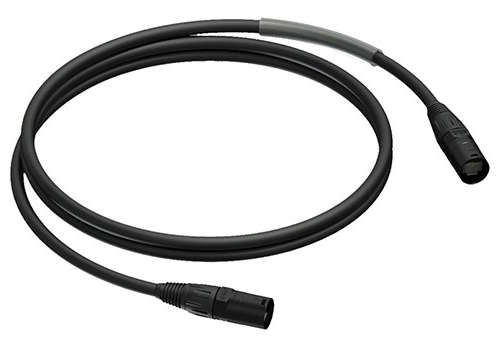

PRD520/0.5 – патч-корд высшего качества серии PRIME на базе кабеля Duraflex™ Cat5e PCT50SF (морозостойкого, без галогенов), оконцованный разъемами Ethercon RJ45 (Neutrik). Для всех видов инсталляций. Длина кабеля 0,5 м. Цвет черный.
PRD520/0.75 – патч-корд высшего качества серии PRIME на базе кабеля Duraflex™ CAT5e PCT50SF (морозостойкого, без галогенов), оконцованный разъемами Ethercon RJ45 (Neutrik). Для всех видов инсталляций. Длина кабеля 0,75 м. Цвет черный.
PRD520/1.5 – патч-корд высшего качества серии PRIME на базе кабеля Duraflex™ CAT5e PCT50SF (морозостойкого, без галогенов), оконцованный разъемами Ethercon RJ45 (Neutrik). Для всех видов инсталляций. Длина кабеля 1,5 м. Цвет черный.
PRD520/5 – патч-корд высшего качества серии PRIME на базе кабеля Duraflex™ CAT5e PCT50SF (морозостойкого, без галогенов), оконцованный разъемами etherCON RJ45. Для всех видов инсталляций. Длина кабеля 5,0 м. Цвет черный.
PRD520/10 – патч-корд высшего качества серии PRIME на базе кабеля Duraflex™ CAT5e PCT50SF (морозостойкого, без галогенов), оконцованный разъемами etherCON RJ45. Длявсех видов инсталляций. Длина кабеля 10,0 м. Цвет черный.
PRD520/15 – патч-корд высшего качества серии PRIME на базе кабеля Duraflex™ CAT5e PCT50SF (морозостойкого, без галогенов), оконцованный разъемами etherCON RJ45. Для всех видов инсталляций. Длина кабеля 15,0 м. Цвет черный.
PRD520/20 – патч-корд высшего качества серии PRIME на базе кабеля Duraflex™ CAT5e PCT50SF (морозостойкого, без галогенов), оконцованный разъемами etherCON RJ45. Для всех видов инсталляций. Длина кабеля 20,0 м. Цвет черный.
