SDIX-100-TR
Request a Callback

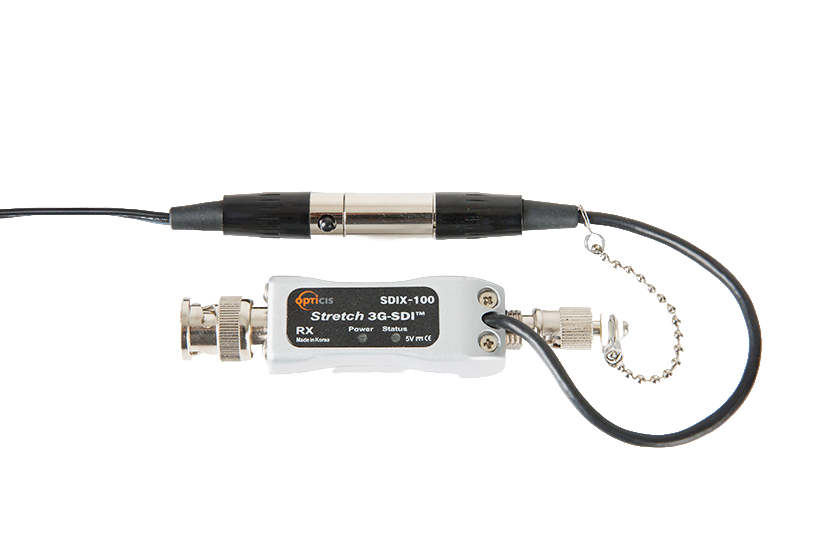

SDIX-100-TR
Комплект устройств для передачи сигналов 3G-SDI по оптоволокну
Opticis
SKU:
OP00004556
Price, pcs
Call for Pricing
Backorder
Read in PDF format
Description
Technical specifications
What's in the box
Options
Download
SDIX-100-TR – комплект устройств для передачи сигналов 3G-SDI по оптоволокну, позволяет организовать линию передачи сигналов цифровых последовательных интерфейсов SDI, HD-SDI, 3G-SDI и DVB-ASI по оптоволоконному кабелю на расстояние до 30 км. Поддерживает передачу сигналов в форматах высокой четкости.
Модули выполнены в миниатюрных корпусах, рассчитаны на непосредственное подключение к источнику и приемнику сигнала
Поддерживает передачу сигналов цифровых последовательных интерфейсов: SDI, HD-SDI, 3G-SDI и DVB-ASI
Передает сигналы с пропускной способностью до 3Гбит/с по одному оптоволоконному кабелю с разъемами ST
При использовании кабелей на основе многомодового оптоволокна 50(62,5)/125мкм дальность передачи сигналов может достигать 300 метров, и 30 километров при использовании кабелей на основе одномодового 8(9)/125 мкм оптоволокна
Для предотвращения случайных отключений разъемы питания модулей снабжены резьбовой фиксацией
Передача сигналов по оптоволоконной линии гарантирует невосприимчивость к электромагнитным помехам
Приемный и передающий модули комплекта SDIX-100 можно использовать совместно с модулями VT-1xx и VR-100, выпускаемыми для корпуса BR-100
Для крепления модулей SDIX-100 в стандартную 19″ стойку, дополнительно поставляется корпус BR-300, рассчитанный на установку до 12-ти модулей
Передатчик
Входы
1 – SD/HD/3G-SDI, разъем BNC (вилка)
Выходы
1 – оптический симплексный, разъем ST (розетка)
Приемник
Входы
1 – оптический симплексный, разъем ST (розетка)
Выходы
1 – SD/HD/3G-SDI, разъем BNC (вилка)
Общие характеристики
Пропускная способность
3 Гбит/с
Максимальное разрешение
1080p
Максимальный уровень входного сигнала
800 мВ от пика до пика (75 Ом)
Стандарты SDI
SMPTE 259M (SD-SDI)
SMPTE 292M (HD-SDI)
SMPTE 424M (3G-SDI)
Удлинение по оптоволокну
до 30000 м — SMF
до 300 м — MMF
Кабель для организации линии передачи
оптоволоконный патч-корд ST-ST
одномодовое 9(8)/125 мкм или многомодовое 62,5(50)/125 мкм оптоволокно
Число оптических волокон
1
Рабочая длина световой волны
1310 нм
Link Power Budget
11 дБ
Индикация
наличие сигнала, питание
Материал корпуса
металл
Диапазон рабочих температур
−20…+70 °C
Диапазон температур хранения
−30…+85 °C
Относительная влажность воздуха
5…95 % (без конденсации)
Power
5 В, 1,5 А
Габаритные размеры оптических модулей (ДxШxВ)
84 x 20 x 20 мм
Передатчик SDIX-100-TX — 1 шт.
Приемник SDIX-100-RX — 1 шт.
Блок питания ~110 — 230 В, 50/60 Гц, 0.6 А на 5 В, 1.5 А — 2 шт.
Транспортировочный пластиковый кейс — 1 шт.
Руководство пользователя
Приемники интерфейсных сигналов
VR-100
Принимающий оптический модуль для SDI-сигналов
Адаптеры для 19'' стоек
BR-400
Модуль для монтажа в стойку до восьми устройств DVFX, DDFX, M1-201DA, HDFX-700 и DPFX-700
BR-310
Шасси для установки SDIX-100-TR, SDIX-100C-TR в 19'' монтажную стойку с дублирующим источником питания
BR-300
Шасси для установки SDIX-100-TR, SDIX-100C-TR в 19'' монтажную стойку
BR-100
Универсальный корпус для установки приемопередающих оптических модулей
Технические спецификации
SDIX-100, SDIX-100С — техническая спецификация ENG
Руководства пользователя
SDIX-100, SDIX-100С — руководство пользователя ENG
Брошюры и листовки
SDIX-100, SDIX-100С — брошюра ENG
