QR1-Frame
Request a Callback
QR1-Frame
Шасси модульного DSP-аудиопроцессора, 8 слотов расширения, 4х4 Dante
Xilica
SKU:
XL00016181
Price, pcs
Call for Pricing
Not available
Рекомендуем замену:
Xilica SOLARO QR1
Интерфейсные модули поставляются отдельно
Read in PDF format
Description
Technical specifications
What's in the box
Options
Analog
Download

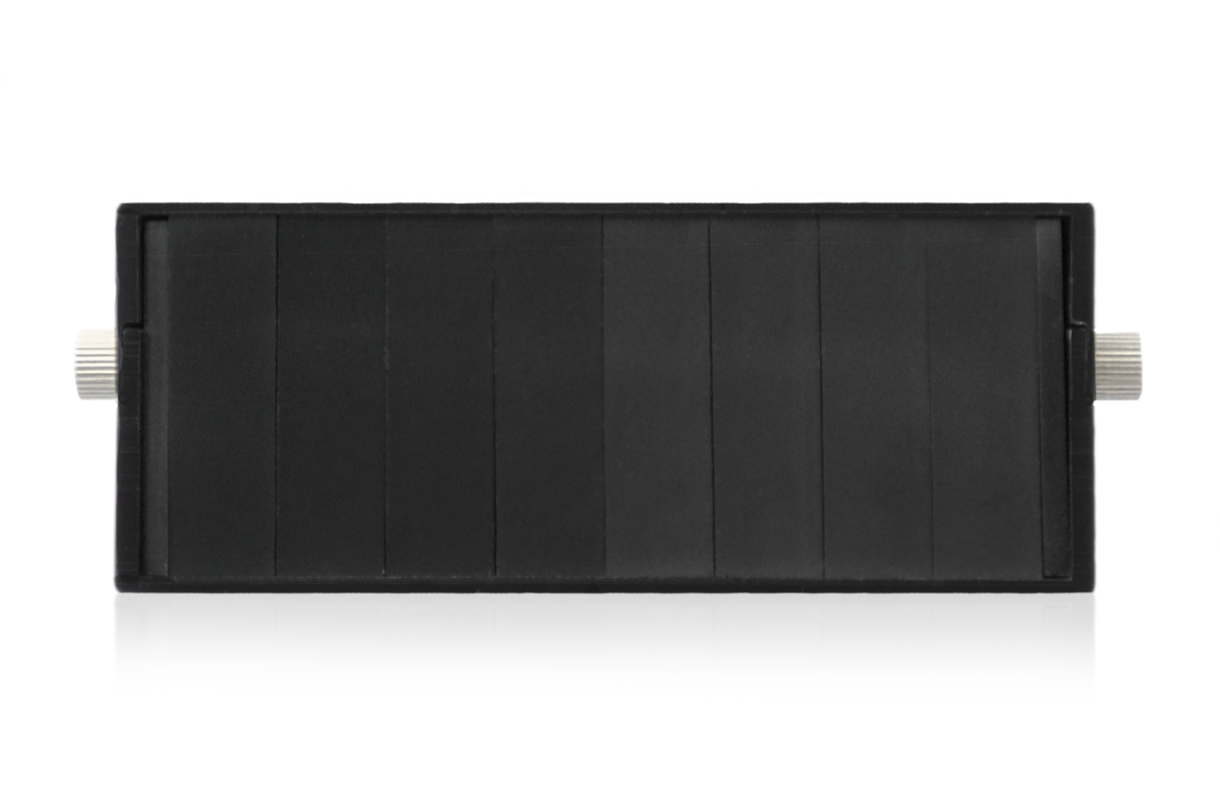

QR1-Frame – шасси мощного модульного DSP-аудиопроцессора с 8-ю слотами расширения для установки дополнительных карт, имеется встроенный интерфейс 4х4 Dante. Производительность устройства обеспечивает 40-битный процессор с плавающей точкой. Работает под управлением ПО Xilica Designer, которое предоставляет в распоряжение Drag&Drop интерфейс для простого конфигурирования системы. Устройство занимает 1/4U по ширине, 1U по высоте в стойке. Питание устройства – от внешнего источника или по PoE.
Шасси в корпусе шириной 1/4U, высотой 1U
Модульная архитектура дает свободу выбора входных-выходных интерфейсов — подберите оптимальную конфигурацию для конкретного проекта без лишних финансовых затрат
Двухядерный процессор под управлением новой платформы Linux
Выдающееся качество обработки сигналов благодаря 40-битному DSP и микрофонными предусилителями высокого класса
Компактный форм-фактор придется кстати в помещениях, где необходима скрытая установка или нет места для рэковой стойки — например, в переговорной или системе Digital Signage
8 слотов для сменных модулей
Доступные входные и выходные модули аналогового аудио, цифрового аудио AES/EBU, с логическими портами GPI/O
Обрабатывает до 16 каналов аудио и до 32 каналов GPI/O при полной загрузке модулями
Любые типы модулей можно установить в каждый из слотов в любой комбинации
Модуль QR1-VOIP для интеграции с VoIP-аудиоинтерфейсом
Опция SL-AEC для активации эхоподавления (Acoustic Echo Cancellation) одним нажатием: 8 каналов с задержкой до 250 мс или 16 каналов до 100 мс
Встроенный интерфейс Dante 4×4 для интеграции с устройствами сторонних производителей — Powersoft, Bose, Yamaha, Sanyo, NEC, RCF, Adamson и многих других
Планировщик событий
Управляющее ПО Xilica Designer для настройки параметров DSP-процессора и маршрутизации сигналов между модулями
Программное обеспечение работает на PC и Mac, обладает удобным графическим Drag-and-Drop интерфейсом, в котором все необходимые блоки, включая DSP-фильтры, настраиваются перетаскиванием их по рабочей области
Управление: по Ethernet через ПО Xilica Designer, интерфейс GPI/O (если установлены модули), с опциональных панелей управления XTouch50 и XTouch80 (шасси не работает с панелями Touch SM7 и Mini), через бесплатное приложение XTouchApp для устройств на базе iOS и Android, а также при помощи контроллеров сторонних производителей (Crestron, AMX и др.)
Использует PoE (Power over Ethernet) или питается от внешнего блока питания (в комплекте)
Устанавливается в 19″ стойку при помощи опционального адаптера QR1/XIO8-RMKIT (1U)
Порты
8 – слоты для установки интерфейсных модулей
1 – Dante, разъем RJ45 (розетка)
1 – Ethernet, разъем RJ45 (розетка)
Число каналов Dante
4 входных, 4 выходных
Частота дискретизации аудио
48 кГц
Цифровая обработка
40-разрядный DSP с плавающей точкой
24-разрядные АЦП/ЦАП
Задержка на прохождение сигнала
4,5 мс
Эхоподавление
8 каналов с задержкой до 250 мс; 16 каналов до 100 мс (с опциональным модулем)
Индикация
наличие сигнала на входе, наличие сигнала на выходе, сеть, статус прибора
Управление
Ethernet (ПО Xilica Designer)
через приложение XTouchApp
с помощью модулей GPI/O, панелей управления XTouch50 и XTouch80 и контроллеров сторонних производителей
Power
PoE или 12 В, 2 А от внешнего блока питания
Size (WxDxH)
108 x 152 x 44 мм
Rackmount
опциональный адаптер
Weight
1 кг
Шасси QR1-Frame — 1 шт.
Блок питания 12 В, 2 А — 1 шт.
Сменные входные модули
PC-2ML-I
Карта расширения для DSP-аудиопроцессоров, 2 аудиовхода микрофонных/ линейных сигналов
Сменные выходные модули
PC-2L-O
Карта расширения для DSP-аудиопроцессоров, 2 аудиовыхода линейных сигналов
Программные продукты
SL-AEC
Программный продукт активации модуля AEC
Контроллеры оборудования
Centro SM1
Контроллер управления DSP-процессорами Uno и Neutrino через web-интерфейс
Адаптеры для 19'' стоек
QR1-RMKIT
Комплект для установки до двух штук QR1-Frame или XIO-4x4-Frame в стойку
QR1/XIO8-RMKIT
Комплект для установки до двух штук QR1-Frame или XIO-4x4-Frame в стойку
Сменные модули расширения
PC-4GPIO-IO
Карта расширения для DSP-аудиопроцессора, 4 логических входа/выхода
PC-2AES-IO
Карта расширения для DSP-аудиопроцессоров, 2 цифровых входа/выхода AES/EBU
PC-22USB-IO
Карта расширения для DSP-аудиопроцессоров, 2 входа USB + 2 выхода
QR1-VOIP
Расширение для DSP-аудиопроцессора QR1-Frame с VoIP- аудиоинтерфейсом
Конвертеры форматов сигнала
ETH-232/485
Двунаправленный преобразователь Ethernet – последовательный интерфейс RS-232 или RS485
Сенсорные панели управления
XTouch80
8'' настенная сенсорная панель для управления DSP-процессорами Uno, Neutrino, Solaro QR и FR
XT50
5'' настенная сенсорная панель для управления DSP-процессорами SOLARO, Uno, Neutrino, Solaro QR и FR
Модули-вставки
PC-Blanks
Заглушка для слотов FR1-Frame, QR1-Frame и XIO
SOLARO QR1
Xilica
SKU:
XL00020500
Шасси модульного DSP-аудиопроцессора, 8 слотов расширения, 4х4 Dante
Price, pcs
Call for Pricing
Технические спецификации
QR1-Frame — техническая спецификация ENG
Руководства пользователя
QR1-Frame — руководство пользователя ENG
