AFM-20DSP

Аудиоматрица с конфигурируемыми 20 аналоговыми входами / выходами, S/PDIF, DSP-процессором, Dante 4x4 и усилителем
Артикул: KR00019496
звоните
  • В наличии
Оборудование данного бренда имеет дифференцированные сроки гарантии
Скачать страницу в PDF
AFM-20DSP – аудиоматрица с конфигурируемыми 20 аналоговыми входами / выходами, входом и выходом S/PDIF (на разъемах 2xRCA), имеет проходной вход HDMI c возможностью эмбеддирования и деэмбеддирования аудио. Матрица построена на базе DSP-процессора, поддерживает технологию Dante 4x4 и оснащена усилителем 2x60 Вт/ 8 Ом, 1x120 Вт/ 70, 100 В. Управление устройством осуществляется по IP, RS-232.
  • Матричный коммутатор с настраиваемой конфигурацией входов-выходов: по умолчанию роутинг построен по схеме 12×8, в память прибора загружены другие пресеты на выбор
  • Коммутирует любой вход на любой выход, в том числе аналоговые на цифровые S/PDIF или любой входной сигнал на усилитель мощности
  • Цифро-аналоговый преобразователь с 32-битной архитектурой обладает превосходными динамическими характеристиками и повышенной устойчивостью к джиттеру тактовых импульсов
  • Частота дискретизации до 96 кГц
  • Ровная частотная характеристика в рабочей полосе частот
  • Усилитель мощности 2×60 Вт при низкоомном подключении, 1×120 Вт при 70/100 В
  • Встроенный DSP-процессор способен обрабатывать все входные и выходные сигналы одновременно
  • Независимая регулировка уровня и параметров цифровой обработки для каждого канала
  • Программа автоматизации помещения Kramer Maestro с интуитивным интерфейсом для централизованного управления освещением, шторами и другими системами конференц-зала
  • Графический интерфейс конфигурирования и настройки системы
  • Деэмбеддирование аудио из входного сигнала HDMI для вывода на любой из выходов
  • До 10 пресетов + 10 снимков настроек микшера

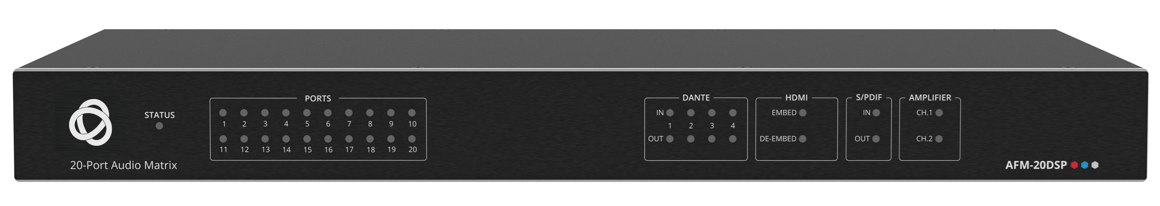

  • Светодиодные индикаторы питания, наличия сигнала на линейных входах и выходах, наличие эмбеддирования / деэмбеддирования аудио на входе/выходе HDMI, входного и выходного сигнала S/PDIF и сигнала в каждом из каналов усилителя мощности
  • Управление через порт RS-232 по API (требуется подключение к ПК), сенсорной панели или другого контроллера с последовательным интерфейсом
  • Корпус 1U для установки в стандартную 19-дюймовую стойку и встроенный универсальный блок питания ~100-240 В

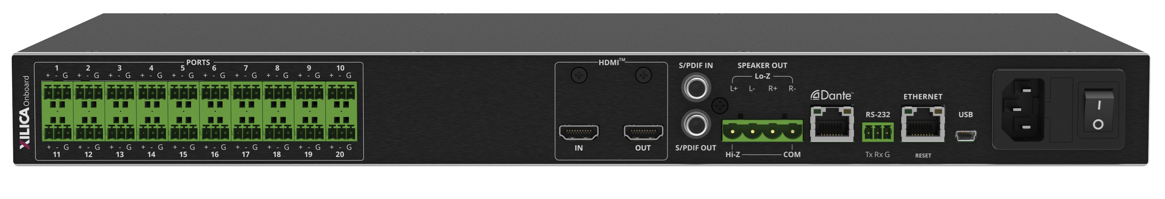

Входы 1 – HDMI, тип А (розетка)
1 – цифровое аудио S/PDIF, разъем RCA (розетка)
Выходы 1 – HDMI, тип А (розетка)
1 – цифровое аудио S/PDIF, разъем RCA (розетка)
1 – усиленный на громкоговорители, клеммный блок
Порты 20 – балансное аудиомоно (назначаемые), клеммный блок
1 – Dante, разъем RJ45 (розетка)
1 – Ethernet, разъем RJ45 (розетка)
1 – RS-232, клеммный блок
1 – USB (сервисный), тип micro-B (розетка)
Пропускная способность 10,2 Гбит/с (3,4 Гбит/с на канал)
Максимальное разрешение 4K, 60 Гц
Спецификации HDMI 1.4
Спецификации HDCP 1.4
Число каналов Dante 4 входных, 4 выходных
Усилитель мощности
Класс усиления D
Выходная мощность 1x120 Вт — 70/100 В
2x60 Вт — 4/8 Ом
Чувствительность по входу 0,3 В (−10 дБВ)
Уровень усиления режим стерео: 26 дБ
режим моно: 32 дБ (мостовой режим)
Диапазон воспроизводимых частот 20 Гц – 20 кГц (±1 дБ)
Динамический диапазон 119 дБ
КНИ + шум 0,003 % (1 кГц, 1 Вт)
Коэффициент второй гармоники 0,08 % (6.67 кГц, 75 Вт RMS, 4 Ом)
Отношение сигнал / шум 80 дБ
Общие характеристики
Скорость передачи данных последовательного интерфейса до 115200 бит/с
Индикация наличие сигнала на входе, наличие сигнала на выходе, питание, эмбеддирование и деэмбеддирование
Охлаждение принудительное (вентиляторы)
Материал корпуса алюминий
Диапазон рабочих температур 0…+40 °C
Диапазон температур хранения −40…+70 °C
Относительная влажность воздуха 10…90 % (без конденсации)
Питание сеть ~100–240 В, 50/60 Гц
Потребляемая мощность 190 Вт
Габаритные размеры (ШxГxВ) 436,4 x 237,2 x 43,6 мм
Размер корпуса 19'' Rack
Монтаж в 19″ стойкe 1U
Масса 1,6 кг
Сертификация CE, RoHS, WEEE, UL
  • Аудиоматрица AFM-20DSP — 1 шт.
  • Шнур питания — 1 шт.
  • Комплект резиновых ножек
  • Комплект монтажных скоб
  • Краткое руководство пользователя
Акустические системы
  • Пара громкоговорителей настенной установки
  • Пара акустических систем (активная и пассивная) настенной установки для использования в помещениях, усилитель 2х50 Вт
  • 8'' двухполосные потолочные громкоговорители с закрытой тыльной частью
