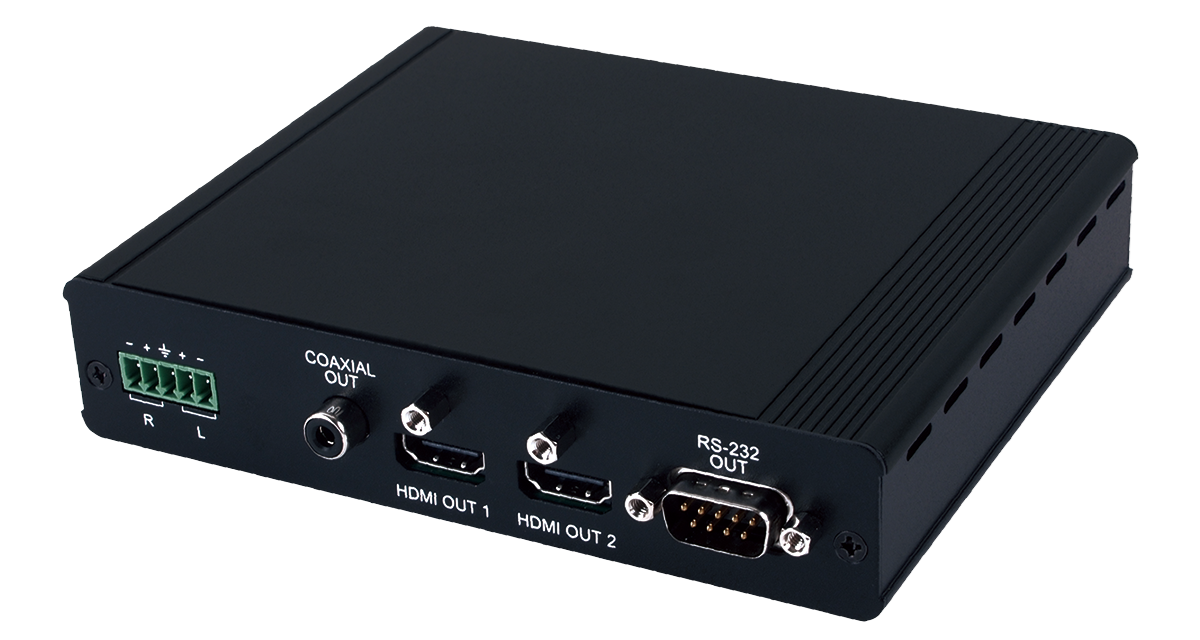

CH-526RXPL

Приемник-распределитель 1:2 сигналов HDMI 4K2K/60 3D, ИК, RS-232 и аудио из витой пары
Cypress
Артикул: CP00013294
85 635,90 ₽
  • В наличии
Скачать страницу в PDF

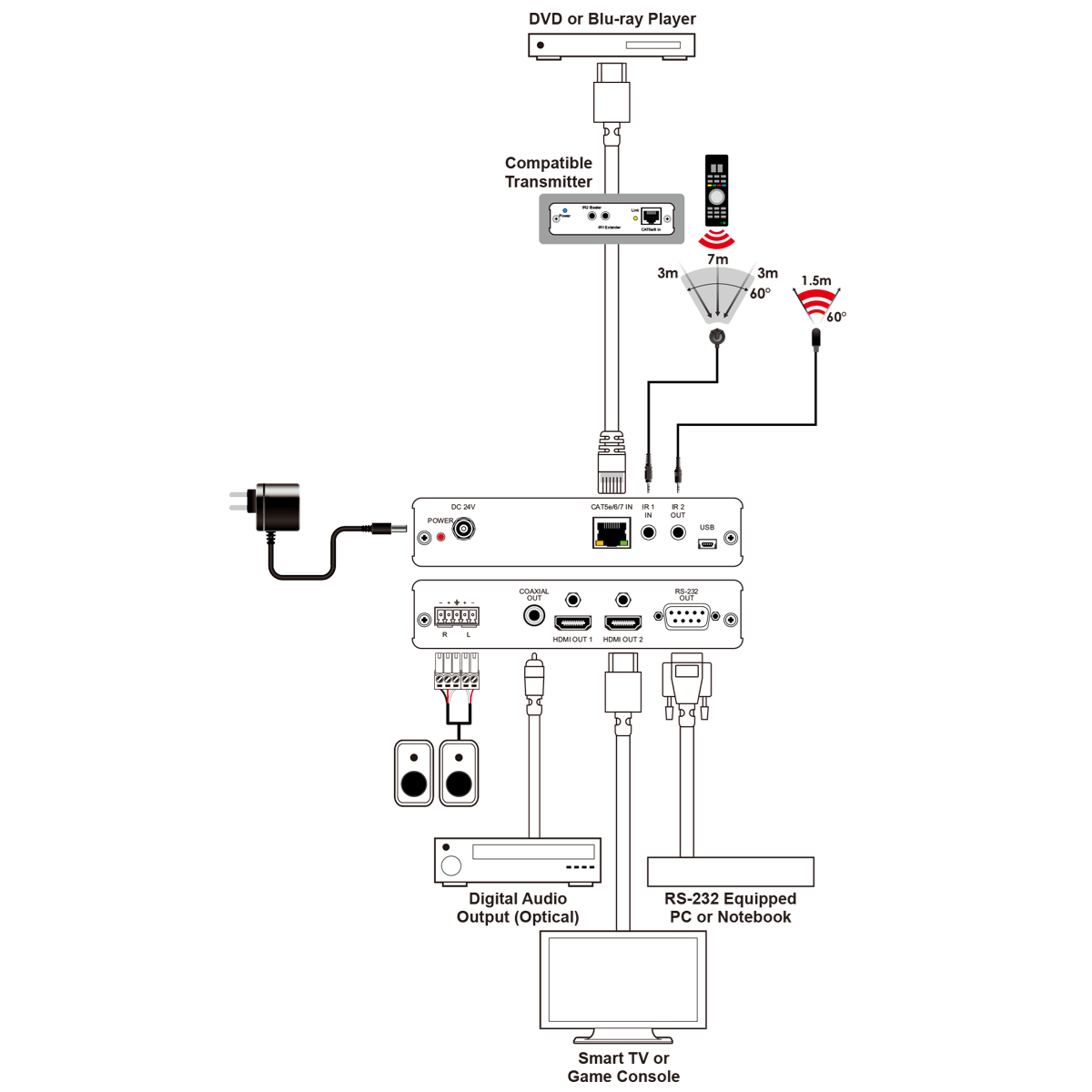

CH-526RXPL – приемник-распределитель 1:2 сигналов HDMI разрешением 4K2K/60 (YUV 4:2:0) с 3D, ИК, RS-232 и аудио из витой пары. Принимает потоки несжатого аудио и видео по одному кабелю витой пары CAT5e/6/7 длиной до 60 м. Два синхронизированных выхода HDMI, дополнительные выходы стереоаудио (цифрового и балансного аналогового). Возможность управления по ИК. Двунаправленное питание по кабелю витой пары. Технология HDBaseT.
  • Поддерживает на выходе все разрешения HDTV до 4K2K и компьютерного графического сигнала до WUXGA (RB)
  • Принимает несжатые данные по одному кабелю CAT5e/6/7
  • Расстояние передачи: 60 м — до 1080p/60, 36 бит, 3D (≤5,3 Гбит/с или 225 МГц) по кабелю CAT5e/6/7; 35 м — 4K/30 (>5,3 Гбит/с или 225 МГц) по кабелю CAT5e/6/7
  • Технология HDBaseT 4Play™: передача по одному кабелю витой пары сигналов видео и аудио, двунаправленным PoC (Power over Cable) и сигналов управления (ИК и RS-232)
  • Двунаправленная передача сигналов ИК (удаленное управление) и RS-232
  • Двунаправленное PoC (Power over Cable) 24 В: может принимать/подавать питание по витой паре при подключении к совместимому передатчику
  • Частота дискретизации аудио до 192 кГц на выходах балансного стерео, цифрового аудио и для вложенного в HDMI аудио

Сфера применения

  • Прием сигнала HDMI из витой пары HDBaseT
  • Прием сигналов аналогового и цифрового аудио из витой пары HDBaseT
  • Аудитории, презентационные залы, переговорные, учебные классы
Спецификации HDBaseT 1.0

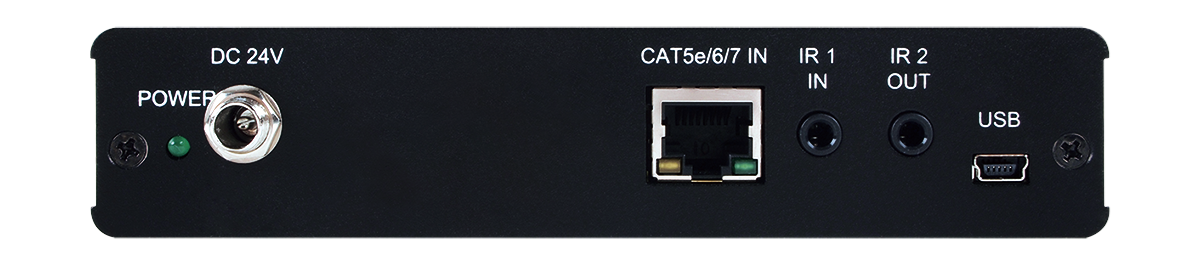

Входы 1 – витая пара HDBaseT, разъем RJ45 (розетка)
1 – ИК, разъем miniJack 3,5 мм (розетка)

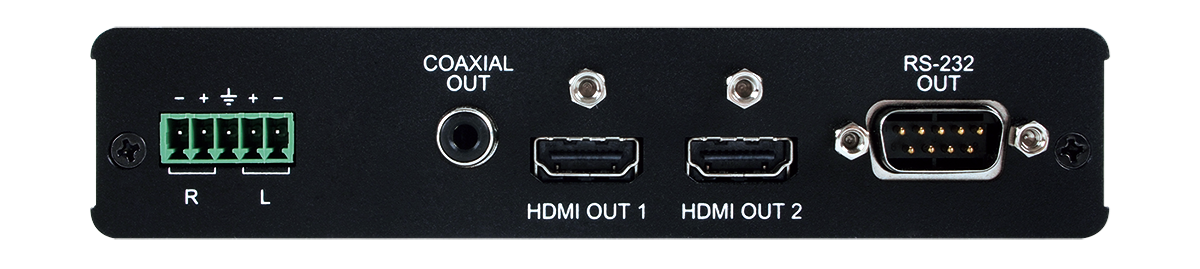

Выходы 2 – HDMI, тип A (розетка)
1 – цифровое аудио S/PDIF, разъем RCA (розетка)
1 – балансное аудиостерео, клеммный блок
1 – ИК, разъем miniJack 3,5 мм (розетка)
Порты 1 – RS-232, разъем D-Sub DE9 (вилка)
1 – USB (сервисный), тип mini-B (розетка)
Полоса пропускания 340 МГц
Пропускная способность 10,2 Гбит/с (3,4 Гбит/с на канал)
Максимальное разрешение 4K, 60 Гц
Удлинение по витой паре до 60 м
Максимальная длина линии HDMI 10 м — 1080p
5 м — 4K2K
Частота дискретизации аудио балансное стерео (ЦАП): 2x96 кГц
HDMI и выход S/PDIF: 192 кГц
Несущая частота ИК-сигналов 30–50 кГц
Индикация питание
Материал корпуса алюминий
Цвет корпуса черный
Защита от электростатических разрядов ±8 кВ (воздушный разряд)
±6 кВ (контактный разряд)
Диапазон рабочих температур 0…+40 °C
Диапазон температур хранения −20…+60 °C
Относительная влажность воздуха 20…90 % (без конденсации)
Питание 24 В, 1,25 А
Потребляемая мощность 11 Вт
Габаритные размеры (ШxГxВ) 145 x 128 x 30 мм
Масса 0,375 кг
  • Приемник-распределитель CH-526RXPL — 1 шт.
  • Внешний ИК-приемник — 1 шт.
  • Руководство пользователя — 1 шт.
Руководства пользователя
Производитель может изменить комплект поставки, характеристики и внешний вид товара без уведомления. Информация на сайте не является публичной офертой. Уточняйте спецификацию, наличие и цены у менеджеров.
