IPVDS-700-E

Контроллер видеостены до 16х16, передатчик сигналов HDMI по IP-сети
Opticis
Артикул: OP00016517
129 580,00 ₽
  • Под заказ
Рекомендуемая замена для модели Opticis IPVDS-500-D
Скачать страницу в PDF
IPVDS-700-E – контроллер видеостены от 1х256 до 16х16 (256 дисплеев), передатчик сигналов HDMI 1.4 разрешением до 3840x2160/30 (при YUV 4:4:4) или 3840x2160/60 (при YUV 4:2:0) с HDCP 1.4/2.2 и EDID, USB 2.0, ИК и RS-232 в IP-сеть 100/1000Base-T (RJ45) с питанием по PoE. Имеется проходной выход HDMI, порты USB (mini-B и A) для подключения к ПК и локального комплекта клавиатура + мышь. 99 записываемых конфигураций. Возможен выбор источника аудиосигнала – вложенный в HDMI или с входа miniJack. Может работать в составе виртуальной матрицы размером до 200х200. Совместимый прибор – IPVDS-700-D. Есть специальное ПО для настройки работы видеостены с планировщиком.
  • Передает сигналы HDMI / DVI, USB 2.0, ИК, RS-232 и аудио по IP-сети
  • Использует для передачи сеть 100/1000 Base-T Ethernet на базе TCP/IP; требуются кабели витой пары CAT5e/6 и управляемый гигабитный Ethernet-коммутатор Layer 2/Layer3 с поддержкой IGMP snooping и джамбо-кадров 8000 байт и больше
  • Входные разрешения — 4K (3840×2160, 30 Гц при 4:4:4 или 3840×2160, 60 Гц при 4:2:0)
  • Выходные разрешения — до 4K (3840×2160, 30 Гц при 4:4:4)
  • Поддерживает передачу вложенного в HDMI аудио, а также аналогового стереоаудио с отдельного входа
  • Быстрое переключение источников, низкая задержка сигнала
  • Проходной выход HDMI для подключения локального монитора разрешением до 4K, 60 Гц, 4:2:0

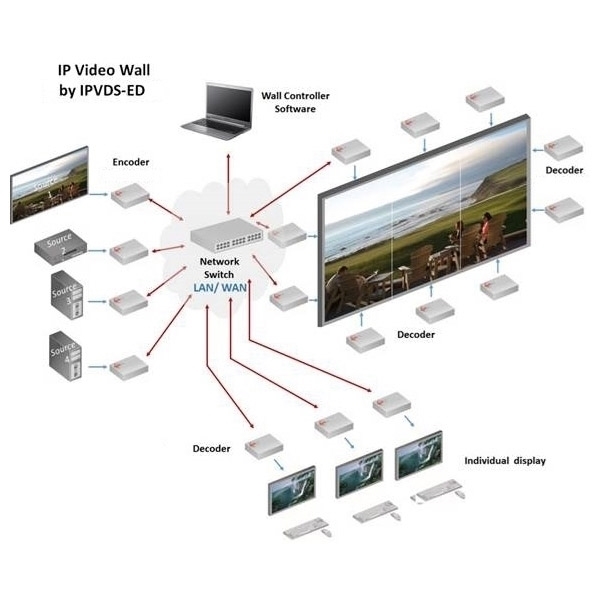

  • Формирует видеостены из 256 дисплеев (например, 16×16, 4×64, 1×256), которые используют сигнал с различных источников
  • Поддерживает маршрутизацию сигналов в режиме «виртуальной матрицы» с произвольной размерностью до 200×200
  • Специальное управляющее ПО с богатыми возможностями:
    • конфигурация сетевых параметров, считывание и запись EDID, выбор битрейта, обновление прошивки
    • управление и настройка трансляции на видеостену и отдельные дисплеи
    • Drag-and-Drop интерфейс — перетаскивайте мышкой источники на соответствующие дисплеи и тяните за края изображения, чтобы настроить макет
    • менеджер макетов с функциями объединения, разделения, наложения изображений и др.
    • предварительный просмотр в окне программы перед выводом готового изображения на дисплеи
    • хранение до 99 пресетов с пользовательскими макетами
    • планировщик — расписание на неделю или последовательное воспроизведение в соответствии с заданными временными интервалами
    • компенсация окантовки модулей с шагом 0,1 мм
  • ПО работает на ПК под управлением ОС Windows 7 и выше
  • Порт USB 2.0 для ПК и 2 порта USB 1.1 для локального комплекта клавиатура + мышь
  • Поддерживает виртуальный USB-хаб — до пяти удаленных периферийных устройств на один ПК
  • Передает сигналы RS-232 для удлинения по IP или передачи команд управления между передающим и принимающим блоком
  • Питание PoE 802.3af или от опционального внешнего блока питания 5 В, 2 А
  • Опции: установка в 19″ стойку при помощи адаптеров OPSCR-1U на 4 прибора (1U) или PR5V-16 с питанием 16×5 В, также доступен адаптер OPSCB стандарта VESA 75, 100
  • Соответствует FCC, CE, KC

Сфера применения

  • Посты управления, аппаратные
  • Системы контроля и управления движением, диспетчерские
  • Образовательные учреждения
  • Системы безопасности
  • Digital Signage, профессиональные AV-системы для трансляции на видеостены и отдельные дисплеи
Входы 1 – HDMI, тип А (розетка)
1 – аудиостерео, разъем miniJack 3,5 мм (розетка)
Выходы 1 – Ethernet, разъем RJ45 (розетка)
1 – проходной: HDMI, тип A (розетка)
Порты 1 – USB (хост), тип mini-B (розетка)
2 – USB (периферия), тип A (розетка)
1 – RS-232, клеммный блок
1 – ИК, разъем miniJack 3,5 мм (розетка)
Максимальное разрешение 4K, 60 Гц
Входные разрешения 4K (4:4:4) 30 Гц
4K (4:2:0) 60 Гц
Выходные разрешения 3840x2160 (4:4:4) 30 Гц
Регулировки видеостена из 256 дисплеев (16x16, 4x64, 1x256 и др.) с различными источниками сигнала
виртуальная матрица до 200x200
компенсация окантовки модулей с шагом 0,1 мм
поворот, объединение, разделение, наложение изображений
планировщик
Спецификации HDMI 1.4
Спецификации HDCP 1.4, 2.2
Спецификации USB 1.1, 2.0
Форматы вложенного аудио LPCM до 7.1, Dolby Digital 5.1, Dolby Digital Plus, Dolby TrueHD, DTS 5.1, DTS-HD Master Audio
EDID (Extended display identification data) встроенный EDID-блок, возможность записи и чтения внешнего EDID-блока
Стандарты Ethernet 100/1000Base-T
Jumbo-кадры 8 000 байт
Битрейт 50, 100, 150, 200 Мбит/с (по умолчанию) и наилучший (в этом режиме изображение передаются без видимых потерь)
Кабель для организации линии передачи витая пара UTP CAT5e/6
Удлинение по витой паре до 100 м
Максимальное число подключений в режиме Multicast 1x256
Задержка видеосигнала менее 1 кадра
Задержка переключения менее 2 с
Управление кнопка перезагрузки и сброса к заводским настройкам, ПО IPVDS-wallcontroller, API
Индикация питание, связь
Диапазон рабочих температур 0…+50 °C
Диапазон температур хранения −20…+60 °C
Питание PoE или 5 В, 2 А от внешнего блока питания
Стандарты PoE IEEE 802.3af PoE (тип 1)
Потребляемая мощность 6 Вт макс.
Габаритные размеры (ШxГxВ) 112 x 104 x 28 мм
Монтаж в 19″ стойкe опциональный адаптер
Сертификация CE, FCC, KC
  • Передатчик IPVDS-700-E — 1 шт.
  • Кабель HDMI (вилка-вилка), 1,2 м — 1 шт.
  • Кабель USB-A — USB mini-B — 1 шт.
  • Винты для фиксации HDMI-кабеля
Приемники интерфейсных сигналов
  • Opticis IPVDS-700-D - Контроллер видеостены до 16х16, приемник сигналов HDMI по IP-сети

    IPVDS-700-D

    Контроллер видеостены до 16х16, приемник сигналов HDMI по IP-сети
