Входы
|
4 – микрофонный / линейный: балансное аудиомоно, клеммный блок |
|
Выходы
|
4 – линейный: балансное аудиомоно, клеммный блок |
|
Порты
|
1 – Dante, разъем RJ45 (розетка)
1 – Ethernet, разъем RJ45 (розетка)

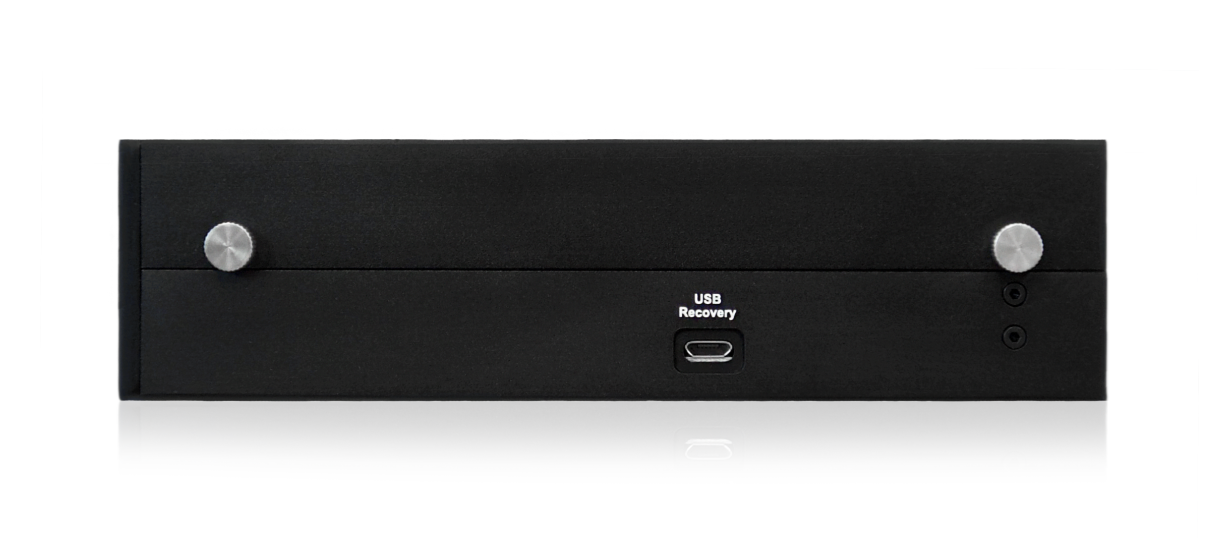

1 – microUSB (служебный), тип A (розетка) |
|
Число каналов Dante
|
4 входных, 4 выходных
Число одновременно подключаемых устройств
2 входных, 2 выходных
Конфигурации каналов Dante для входов/выходов
4+0, 3+1, 2+2, 1+3, 0+4 |
|
Тип входов-выходов
|
электронно-балансные |
|
Импеданс входной
|
2 кОм |
|
Максимальный уровень входного сигнала
|
+20 дБн |
|
Максимальный уровень выходного сигнала
|
+20 дБн |
|
Импеданс выходной
|
50 Ом |
|
Динамический диапазон
|
110 дБ (невзвешенный) |
|
КНИ + шум
|
0,002% (1 кГц, +4 дБн) |
|
Эквивалентный входной шум (EIN)
|
< 125 дБн (невзвешенный, 20 Гц – 20 кГц) |
|
Коэффициент ослабления синфазного сигнала
|
> 50 дБ (1 кГц) |
|
Частота дискретизации аудио
|
48 кГц |
|
Цифровая обработка
|
40-разрядный DSP с плавающей точкой
32-разрядные АЦП/ЦАП |
|
Задержка на прохождение сигнала
|
4 мс (48 кГц) |
|
Перекрестная помеха
|
< 110 дБ (1 кГц, между входными сигналами) |
|
Эхоподавление
|
требуется дополнительный модуль
8 каналов с задержкой до 250 мс;
16 каналов до 100 мс |
|
Индикация
|
наличие сигнала на входе, наличие сигнала на выходе, сеть, статус прибора |
|
Управление
|
Ethernet (ПО Xilica Designer) через приложение XTouchApp с помощью модулей GPI/O, панелей управления XTouch50 и XTouch80 и контроллеров сторонних производителей |
|
Охлаждение
|
пассивное |
|
Диапазон рабочих температур
|
0…+40 °C |
|
Относительная влажность воздуха
|
10…98 % (без конденсации) |
|
Питание
|
PoE или 12 В, 2 А от внешнего блока питания |
|
Габаритные размеры (ШxГxВ)
|
108 x 152 x 44 мм |
|
Монтаж в 19″ стойкe
|
ширина 1/4U, высота 1U (требуется адаптер RM-QRW, приобретается отдельно) |
|
Масса
|
1 кг |
|
Сертификация
|
FCC Part 15 B (US), CE (Europe), RoHS Directive (Europe), EN 55032, EN 61000-3-2, EN 61000-3-3, EN 55035 |
