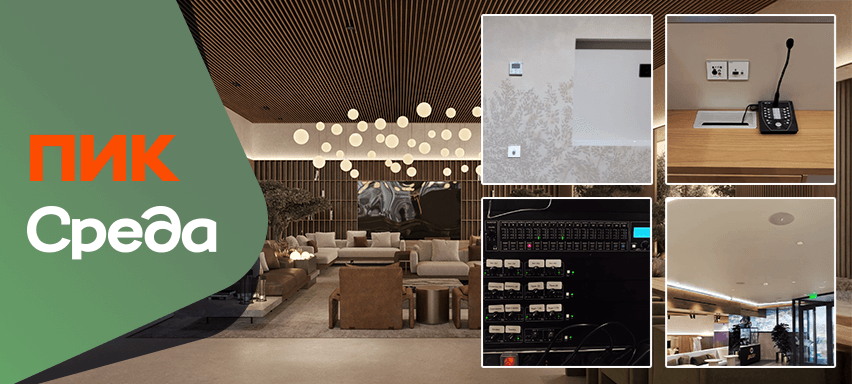

Делимся деталями реализованного проекта по созданию разветвленной системы озвучивания рабочих и клиентских зон, целиком выполненного на оборудовании испанского бренда Ecler. Работы велись с осени 2023 по весну 2024 года в офисе продаж «Среды» на Павелецкой площади, 3. «Среда» — новый девелопер домов бизнес-класса в Москве.
Соответственно, и головной офис такой компании должен быть, с одной стороны, максимально технологичным, с другой — достаточно универсальным, чтобы решать весь спектр задач: от презентации новых проектов и непосредственной работы с клиентами по выбору объекта недвижимости, до взаимодействия инженеров и архитекторов с контрольно-надзорными органами при утверждении проектной документации.
К нам обратились партнеры из российского представительства Mood Media с просьбой помочь подобрать компоненты будущей системы озвучивания. Данный интегратор известен скрупулезным подходом к AV-дизайну коммерческих и общественных помещений, где каждому квадратному метру отводится определенная роль в общей структуре брендинга и донесения информации до посетителей. Заказчик знал это и поручил компании оснащение всех зон офлайн-пространства «Среда» современными мультимедиа, в том числе комплексом фонового звучания и речевого оповещения.
На подготовительном этапе было выполнено акустическое моделирование, благо, что на все модели Ecler есть файлы EASE (Enhanced Acoustic Simulator for Engineers), следом подготовлено несколько конфигураций с учетом специфики места и особенностей планировки. В итоге остановились на оптимальном варианте размещения в каждой зоне точечных источников звука нужного формфактора с централизованным усилением и многоуровневым управлением.
Имеющееся офисное пространство на первом этаже ТРЦ «Павелецкая Плаза» нуждалось в некоем переосмыслении с точки зрения функциональных возможностей, в том числе четкой сегментации рабочих и клиентских зон для создания комфортной акустической среды в любом, даже самом удаленном уголке помещения. На этом и делался акцент при разработке проекта — нужен был не слишком дорогой, при этом качественный, приятно звучащий в фоновом режиме вариант системы.
Но вначале требовалось подобрать релевантные акустические комплекты для каждой зоны, продумать количество точек усиления и обработки аудиосигналов для получения в итоге равномерного звукового покрытия не только в общем зале ожидания, но и в переговорных. После чего настроить уровни и выбор источников для каждой зоны, иными словами, адаптировать систему под текущие бизнес-процессы и удобство использования.
«Сердцем» будущей системы озвучивания стала аудиоматрица 16×16 HUB1616 с DSP-процессингом и эквализацией. Здесь коммутируются и распределяются все поступающие аудиосигналы небалансного стереоаудио, сигналы уровня Mic/Line/Pager, а также сигналы управления от удаленных настенных панелей WPa с регулятором громкости. А еще подключаются акустические системы, сабвуферы и даже программируемый пейджинговый микрофон eMPAGE для реализации сценария голосового вызова сотрудника при приезде клиента
Обслуживающему персоналу на месте доступно программирование сценариев работы и управление системой при помощи встроенного web-интерфейса HANGAR с ПК, планшета и смартфона, что немаловажно, без установки дополнительного ПО. В серверной, в той же рэковой стойке что и матрица, установили 4 трансляционных усилителя мощности eHSA4-150, обеспечивающих 4×145 Вт каждый, в режиме 100 В. Устройства оборудованы защитой от перегрева, короткого замыкания и клиппинга, с возможностью переключения стерео/моно и автоматическим переходом в спящий режим при неактивности — то, что и требовалось для единого офлайн-пространства «Среда».

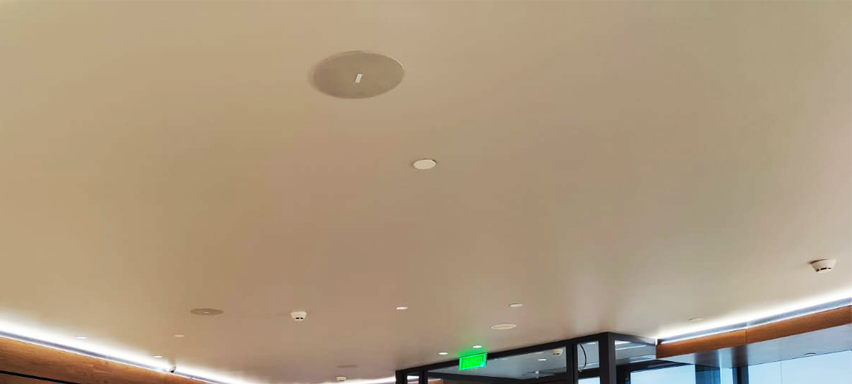

Переходим к описанию собственно звука, давайте прямо по зонам. Над входом и зоной ресепшн в запотолочном пространстве разместили шесть круглых встраиваемых громкоговорителей VIC6 с одним сабвуфером VICSB8 для более насыщенного звучания фоновой музыки. В обоих вариантах шел металлический гриль под покраску, что облегчало задачу вписывания в интерьер.
В зоне основной экспозиции жилых комплексов и мини-игровой повесили в общей сложности шестнадцать двухполосных настенных АС eAMBIT106 с сабом ARQISSB6Ti, обеспечивающим нужный уровень звукового давления. С той же целью сбоку, непосредственно над зеленым «островком» отдыха с диваном, был смонтирован запотолочный сабвуфер TRAILSB6T. Двадцать квадратных (120×120 мм) настенных акустических систем eAMBIT103 озвучивают переговорные комнаты, часть из которых изолированные, другая — со сдвижными перегородками, а также зал ожидания по соседству.
Над лобби за подвесной потолок дополнительно установили пару сабвуферов TRAILSB6T. В зоне Open Space, кабинете руководителя и комнатах отдыха — четыре дизайнерских колонки AUDEO106, со скругленными краями. Наконец, над коридором и лестничным маршем смонтировали шесть круглых встраиваемых IC6, а в санузлах — четыре IC3 поменьше. Как видите, довольно большой разброс моделей, с учетом особенностей каждого помещения. Все для того, чтобы «не перебивать» соседние зоны, особенно при отсутствии полноценных стен и перегородок.
На реализацию проекта ушло несколько месяцев — от голого бетона до уютного полнофункционального центра продаж. Благодаря слаженным действиям специалистов Mood Media Russia и большой складской программе Ecler, удалось соблюсти все сроки. К тому же еще во время пуско-наладки инженеры убедились в правильности выбора системы в целом и отдельных компонентов. По результатам итогового тестирования, удалось закрыть все потребности офисного пространства, обеспечив равномерное звуковое покрытие не только в зоне основной экспозиции и на ресепшн, но и в разбросанных по периметру переговорных. Благодарим коллег из Mood Media за креативный подход и оказанное доверие, надеемся на продолжение сотрудничества.
