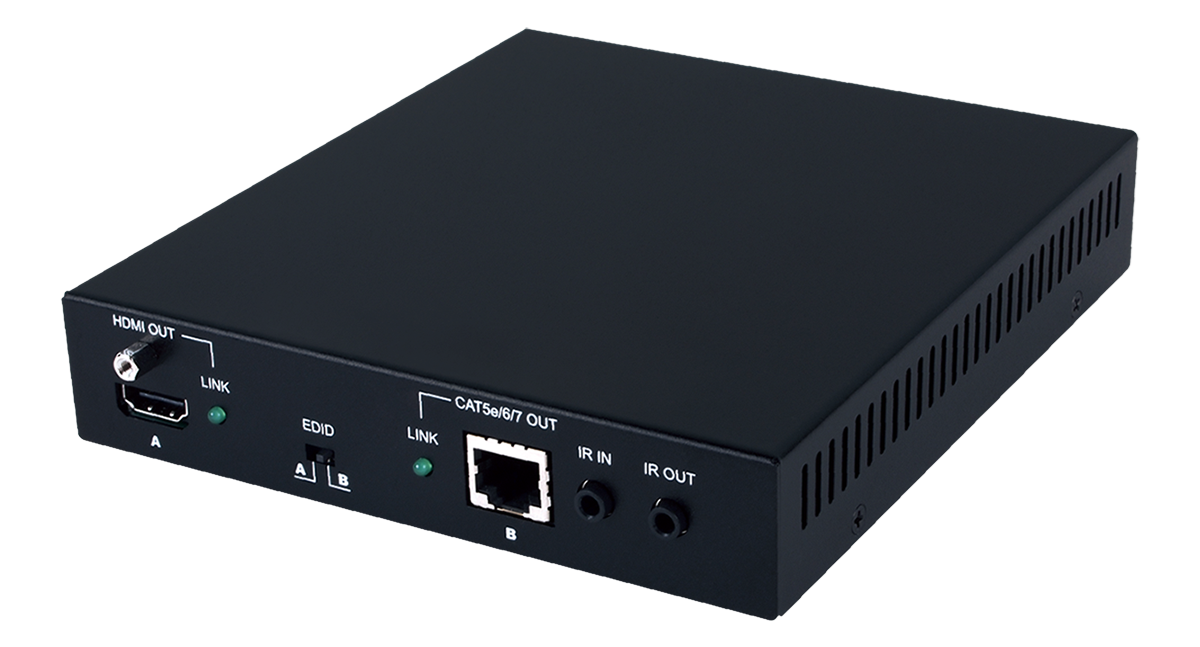

CHDBX-1H1CPL

Приемник-распределитель 1:2 сигнала витой пары в сигнал HDMI и ИК, а также в проходной сигнал витой пары
Cypress
Артикул: CP00012893
137 676,00 ₽
Производитель может изменить комплект поставки, характеристики и внешний вид товара без уведомления. Информация на сайте не является публичной офертой. Уточняйте спецификацию, наличие и цены у менеджеров.

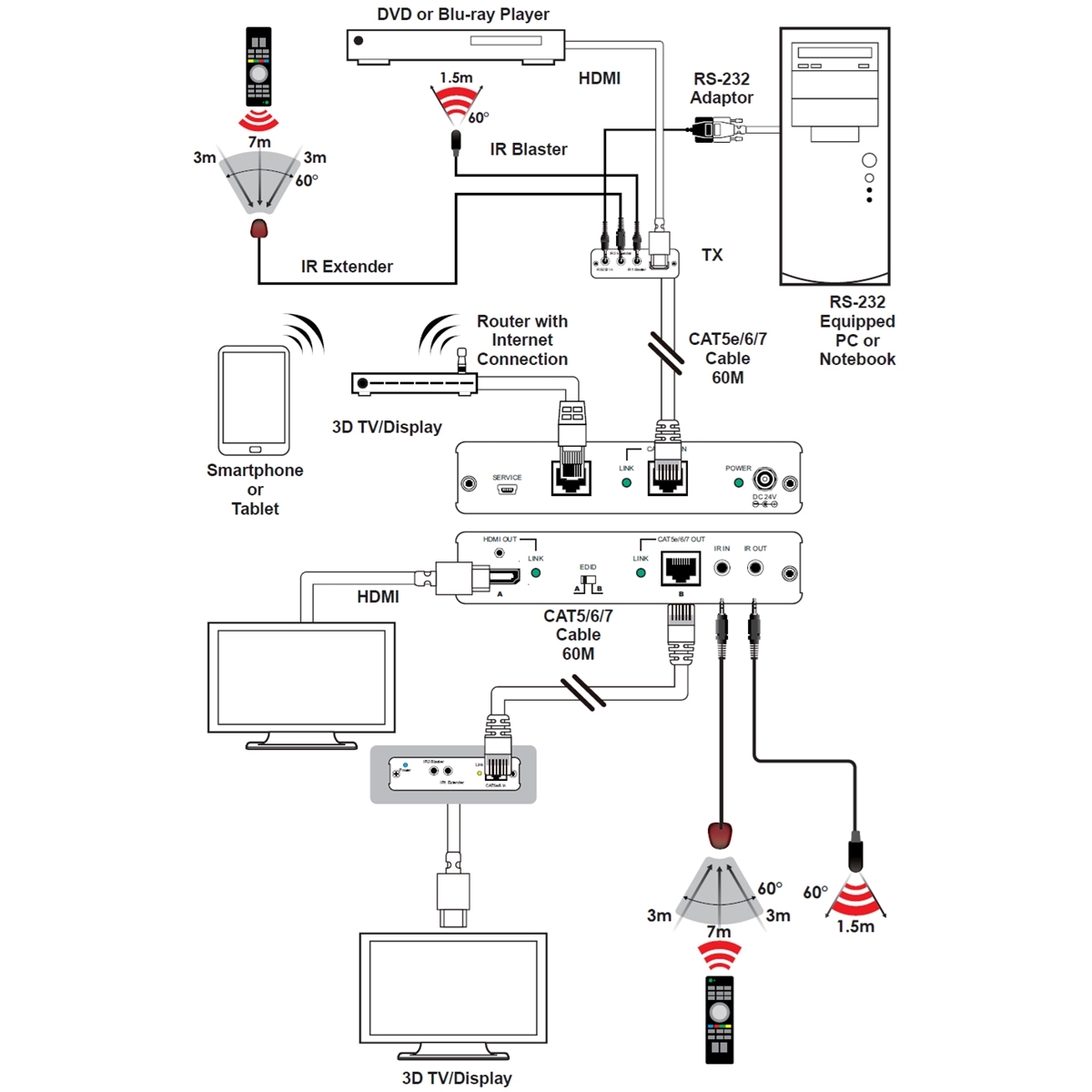

CHDBX-1H1CPL – приемник-распределитель 1:2 сигналов из витой пары CAT5e/6/7 в витую пару и HDMI вместе с двунаправленными ИК. Поддерживает видео разрешением до 4Kx2K с 3D с многоканальным цифровым аудио. К выходу в витую пару CAT5e/6/7 с PoC подключается совместимый приемник – линия передачи может достигать 60 м. Выход HDMI предназначен для подключения локального дисплея или каскадирования устройств. Технология HDBaseT.
  • Поддержка HDMI (включая 3D-контент и форматы 4K2K), HDCP и DVI
  • Выходной сигнал подается одновременно на порты HDMI и витой пары HDBaseT
  • Скорость передачи данных — от 250 Мбит/с до 3 Гбит/с
  • Поддерживает широкий спектр разрешений компьютерной графики от VGA до WUXGA и HDTV до 4K2K (3840×2160 при 24/25/30 Гц, 50/60 Гц — YUV 4:2:0 и 4096×2160 при 24 Гц, 50/60 Гц — YUV 4:2:0)
  • Сквозная передача аудио с частотой дискретизации 32-192 кГц в форматах LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD
  • Расстояние передачи по кабелю витой пары CAT5e/6/7 — до 60 м
  • Возможность выбора источника блока EDID
  • Сервисный порт USB
  • Двунаправленная передача команд управления инфракрасного интерфейса
  • Обеспечивает питание приемника по PoC (Power over Cable) 24 В
  • Поддержка 3D (в зависимости от EDID-данных дисплея)

Сфера применения

  • Домашние кинотеатры
  • Лекционные залы, учебные классы
  • Презентационные залы, шоурумы
  • Переговорные и конференц-залы, залы совещаний
Спецификации HDBaseT 1.0

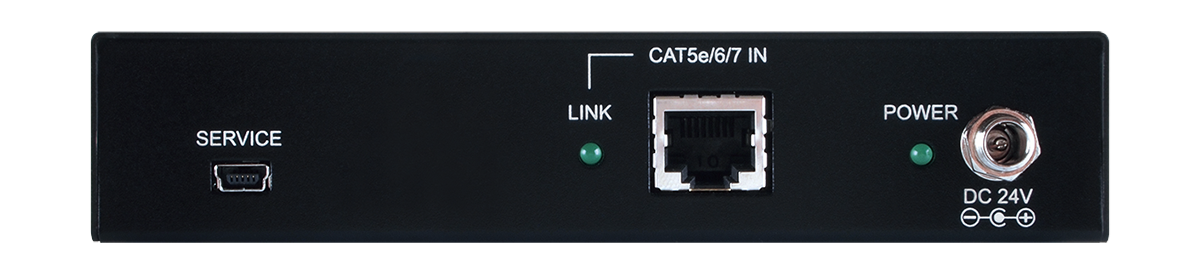

Входы 1 – витая пара HDBaseT, разъем RJ45 (розетка)
1 – ИК, разъем miniJack 3,5 мм (розетка)

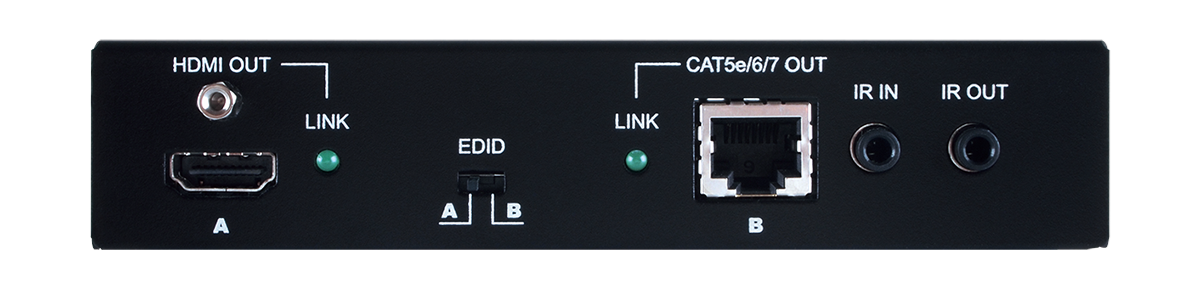

Выходы 1 – витая пара HDBaseT, разъем RJ45 (розетка)
1 – HDMI, тип A (розетка)
1 – ИК, разъем miniJack 3,5 мм (розетка)
Порты 1 – USB (сервисный), тип mini-B (розетка)
Полоса пропускания 340 МГц
Пропускная способность 10,2 Гбит/с (3,4 Гбит/с на канал)
Максимальное разрешение 4K, 60 Гц
Максимальная длина линии HDMI 10 м — 1080p (8, 12 бит)
Удлинение по витой паре до 60 м
Несущая частота ИК-сигналов 30–50 кГц
Индикация наличие сигнала на входе, наличие сигнала на выходах, питание
Материал корпуса металл
Цвет корпуса черный
Защита от электростатических разрядов ±8 кВ (воздушный разряд)
±4 кВ (контактный разряд)
Диапазон рабочих температур 0…+40 °C
Диапазон температур хранения −20…+60 °C
Относительная влажность воздуха 20…90 % (без конденсации)
Питание 24 В, 1,25 А
Потребляемая мощность 22,23 Вт с питанием PoC для приемника
Габаритные размеры (ШxГxВ) 145 x 172 x 35 мм
Масса 0,662 кг
  • Приемник-распределитель CHDBX-1H1CPL — 1 шт.
  • Внешний ИК-приемник — 1 шт.
  • Внешний ИК-излучатель — 1 шт.
  • Блок питания 24 В — 1 шт.
  • Руководство пользователя
