CLUX-SDI2CSS

Масштабатор сигналов SD/HD/3G-SDI в сигнал CV и S-Video
Cypress
Артикул: CP00012202
127 008,00 ₽
  • Под заказ
Скачать страницу в PDF

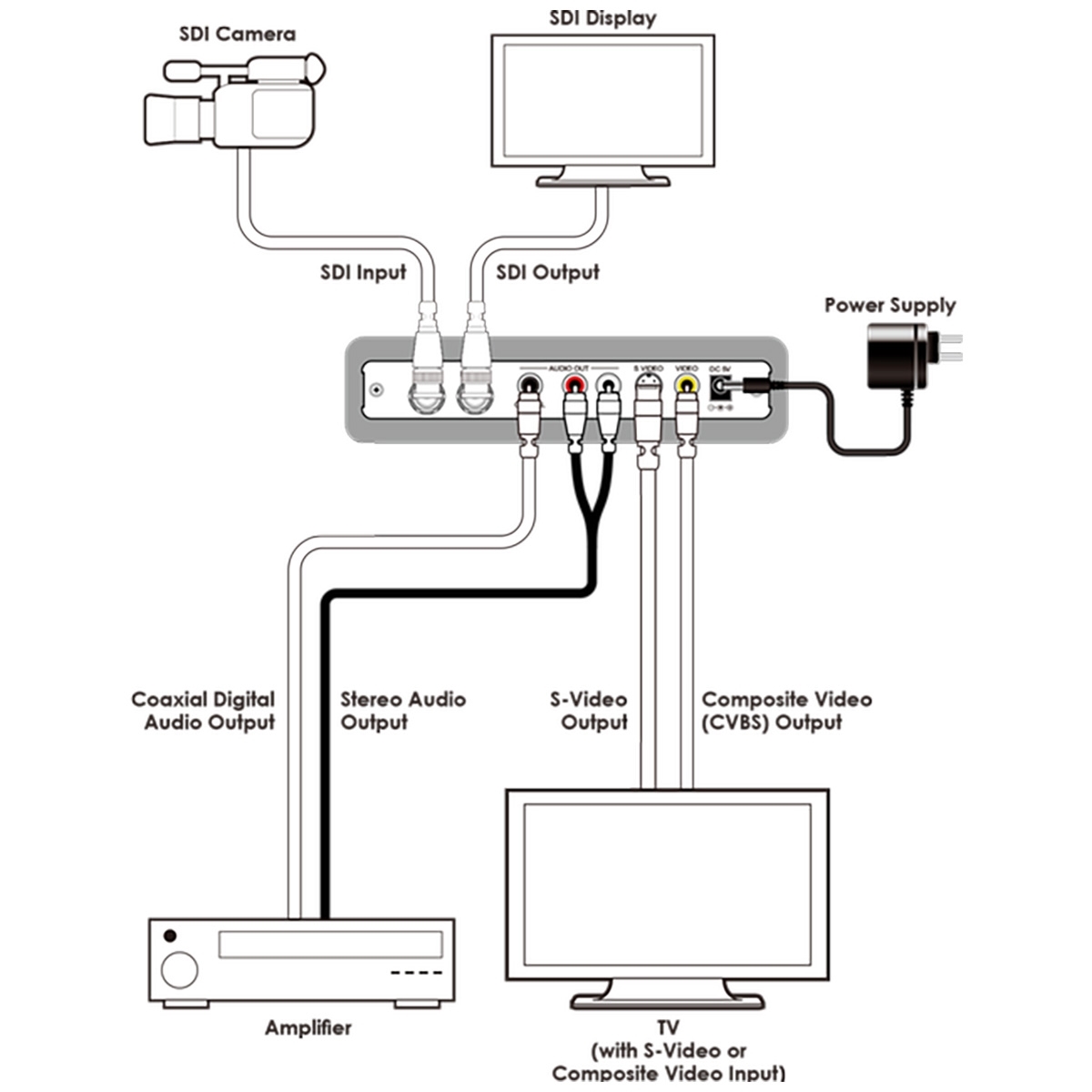

CLUX-SDI2CSS – масштабатор сигналов SD, HD и 3G-SDI в сигналы композитного и S-Video. Устройство масштабирует и преобразует входной сигнал SDI, эквализирует и перетактирует его, после чего подает на выход композитного или S-Video, а также на синхронизированный проходной выход SDI.
  • Поддерживает на входе сигналы SD-SDI, HD-SDI и 3G-SDI, автоматически определяет тип входного сигнала
  • Поддерживает на выходе сигналы композитного и S-video, оснащен синхронизированным выходом SDI, работающим в режиме байпас
  • Скорость потока сигналов SDI: 2,970 Гбит/с, 2,970/1.001 Гбит/с, 1,485 Гбит/с, 1,485/1,001 Гбит/с и 270 Мбит/с
  • Длина линии передачи SDI на вход и выход — 100 м для 3G SDI, 200 м для HD-SDI и SDI до 300 м
  • Масштабирует сигнал SDI в сигналы видеосистем NTSC или PAL
  • Поддержка стандартов SDI: SD-SDI — SMPTE 259M-C, 270 Мбит/с; HD-SDI — SMPTE 292M, 1.485 и 1.485/1.001 Гбит/с; 3G-SDI — SMPTE 424M/425M-AB, 2.970 и 2.970/1.001 Гбит/с
  • Производит эквализацию и перетактирование сигнала
  • Проходной выход SDI
  • Дополнительные синхронизированные выходы аудиосигнала — цифровой по коаксиальному кабелю и двухканальный аналоговый
  • Надежный металлический корпус
Входы 1 – SD/HD-SDI, разъем BNC (розетка)
Выходы 1 – CV, разъем RCA (розетка)
1 – S-Video, разъем mDIN 4-pin (розетка)
1 – проходной: SD/HD/3G-SDI, разъем BNC (розетка)
1 – цифровое аудио S/PDIF, разъем RCA (розетка)
1 – аудиостерео, разъемы 2xRCA (розетка)
Стандарты SDI SMPTE 259M-C
SMPTE 292M
SMPTE 424M
SMPTE 425M (уровни A и B)
Максимальная длина линии SD-SDI 300 м
Максимальная длина линии HD-SDI 200 м
Максимальная длина линии 3G-SDI 100 м
Скорость потока SDI 270 Мбит/с (SD-SDI)
1,485 Гбит/с и 1,485/1,001 Гбит/с (HD-SDI)
2,970 Гбит/с и 2,970/1,001 Гбит/с (3G-SDI)
Максимальное разрешение 1080p
Телевизионные системы на выходе NTSC, PAL
Защита от электростатических разрядов ±8 кВ (воздушный разряд)
±4 кВ (контактный разряд)
Индикация питание, тип входного сигнала
Материал корпуса алюминий
Диапазон рабочих температур 0…+40 °C
Диапазон температур хранения −20…+60 °C
Относительная влажность воздуха 20…90 % (без конденсации)
Питание 5 В, 2,6 А
Потребляемая мощность 8,5 Вт
Габаритные размеры (ШxГxВ) 180 x 142 x 25 мм
Масса 0,435 кг
Руководства пользователя
Производитель может изменить комплект поставки, характеристики и внешний вид товара без уведомления. Информация на сайте не является публичной офертой. Уточняйте спецификацию, наличие и цены у менеджеров.
