PRD953

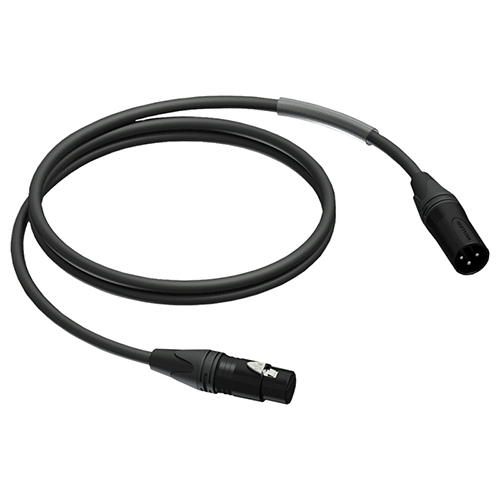

Кабель DMX-AES 110 Oм XLR 3-pin (вилка-розетка)
Серия: PRIME
Длина, м:
звоните
  • Под заказ
Скачать страницу в PDF

PRD953

  • Кабель 110 Ом для передачи цифровых сигналов, подходит для работы по протоколу DMX-512
  • Оболочка Highflex™ из эластичного ПВХ-пластиката
  • Черные коннекторы Neutrik NC3MXX и NC3FXX
  • Проводники 22 AWG из луженой меди
  • Двойной экран (алюминиевая фольга + оплетка)
  • Прозрачная маркировочная трубка длиной 60 мм
  • Идеален как инсталляционный, для подключения сценического оборудования и мобильных приложений
Тип коннектора A XLR 3-pin (вилка)
Тип коннектора B XLR 3-pin (розетка)
Число проводников 2
Внутренний проводник 17 x 0,16 мм
Материал проводника луженая медь (tinned copper)
Сечение проводника 0,342 мм²
AWG проводника 22
Материал изоляции полиэтилен вспененный (Foamed PE)
Диаметр изоляции 1,6 мм
Цвет изоляции белый / красный
Экран 1 алюминиевая фольга (AL foil)
Экран 2 плетеный луженый медный; 16 x 8 x 0,1 мм
Заполнитель хлопчатобумажная пряжа
Сепаратор нет
Материал внешней оболочки ПВХ сверхгибкий (HighFlex™ PVC)
Материал внешней оболочки ПВХ гибкий (Flexible PVC)
Цвет внешней оболочки серый темный
Диаметр внешней оболочки 6,5 мм
Электротехнические параметры
Емкость жила / экран на 1 м 79 пФ
Емкость жила / жила на 1 м 50 пФ
Волновое сопротивление 110 Ом
Сопротивление проводника на 1 км 52 Ом
Сопротивление экрана на 1 км 52 Ом
Эксплуатационные характеристики
Диапазон рабочих температур −40…+80 °C (стационарная инсталляция)
−25…+70 °C (нестационарная инсталляция)
Минимальный радиус изгиба стационарная инсталляция: 6 x внешних диаметров кабеля
нестационарная инсталляция: 8 x внешних диаметров кабеля
Соответствие нормативам
Стандарты в области охраны природы и окружающей среды RoHS2 Directive 2011/65/EU
Low Voltage Directive 2014/35/EU (Low Voltage Directive LVD)
Сертификат химической продукции REACH 1907/2006
Переходники
  • Переходник DMX XLR 3-pin (розетка) – XLR 5-pin (вилка)
  • Переходник DMX XLR 3-pin (вилка) – XLR 5-pin (розетка)
  • Переходник XLR 3-pin (вилка-розетка), с изменением полярности
Кабельные стяжки
  • Кабельная стяжка с замком 12x300 мм, голубая маркировка, упаковка 10 шт.
  • Кабельная стяжка с замком 12x150 мм, цвет черный, упаковка 10 шт.
  • Кабельная стяжка с замком 12x125 мм, цвет черный, упаковка 10 шт.
  • Кабельная стяжка с замком 12x240 мм, цвет черный, упаковка 10 шт.
  • Кабельная стяжка с замком 12x250 мм, цвет черный, упаковка 10 шт.
  • Кабельная стяжка с замком 15x450 мм, желтая маркировка, упаковка 10 шт.
Терминаторы
  • Терминатор DMX 110 Ом, XLR 3-pin (вилка)
Прочее
  • Гибкий кабель-канал, 25 мм, длина 20 м
Технические спецификации
Производитель может изменить комплект поставки, характеристики и внешний вид товара без уведомления. Информация на сайте не является публичной офертой. Уточняйте спецификацию, наличие и цены у менеджеров.
