100-0302-16

Мультипарный аудиокабель (мультикор) [AES/EBU] серии MATRIX MMC 16, FRNC
Sommer Cable
Артикул: SC00002450
Серия: SC-Matrix
9 476,25 ₽
  • Под заказ
Скачать страницу в PDF

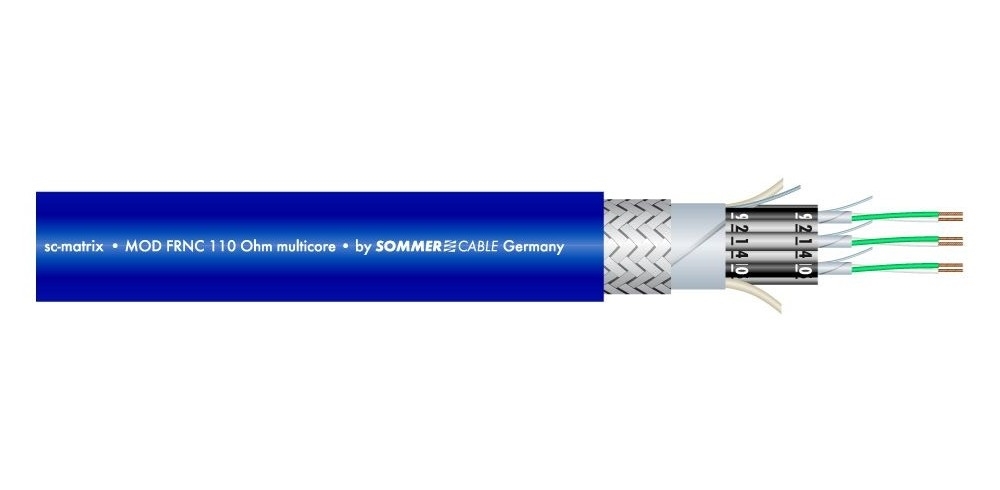

100-0302-16 – мультипарный аудиокабель (мультикор) [AES/EBU] серии MATRIX MMC 16. Содержит 16 витых пар многопроволочных жил из бескислородной меди (OFC) сечением 0,25 кв.мм. Каждый канал в своем экране из AL/PT фольги и в оболочке из HM2. Общий для всех кабелей плетеный экран и FRNC-оболочка из HM2. Диаметр кабеля 21,5 мм, цвет темно-синий.
  • Без галогенов и пожаростойкий (стандарт IEC 332 вид испытания C)
  • Нумерация и цветовая кодировка каждого канала для облегчения идентификации
  • Предназначен для передачи сигнала на большие расстояния благодаря поперечному сечению жил 0,25 мм²
  • Пригоден для передачи цифрового сигнала благодаря волновому сопротивлению 110 Ом

Характеристики затухания

Частота, МГц 1 5 10 20 40 60 80 100
Затухание, дБ/100 м при 20 °C 1,74 7 11,3 17,8 29,1 39,1 48,3 56,9
Форма поперечного сечения круглый
Структура кабеля: общая [16(2LI2Y0,25mm²)DH]CH
Структура кабеля: аудио (2LI2Y0,25mm²)DH
Число каналов: аудио 16
Число проводников 16 x 2
Внутренний проводник 32 x 0,10 мм
Материал проводника медь
Сечение проводника 0,25 мм²
Диаметр проводника 0,56 мм
AWG проводника 23
Материал изоляции полиэтиленовая пленка (Skin PE)
Экран общий плетеный медный луженый + алюмополиэстерная (AL/PT) фольга
Экран общий алюмополиэстерная фольга (AL/PT foil)
Плотность экрана 90 %
Материал внешней оболочки FRNC без галогенов
Диаметр внешней оболочки 21,5 мм
Цвет внешней оболочки синий
Электротехнические параметры
Волновое сопротивление 110 Ом
Емкость жила / экран на 1 м 105 пФ
Емкость жила / жила на 1 м 46 пФ
Сопротивление проводника на 1 км 72 Ом
Сопротивление изоляции на 1 км 1 ГОм
Эксплуатационные характеристики
Диапазон рабочих температур −20…+80 °C
Устойчивость к УФ-излучению да
Пожарная нагрузка на 1 м 0,90 кВт·ч
Масса одного метра 540 г
