BSD560F

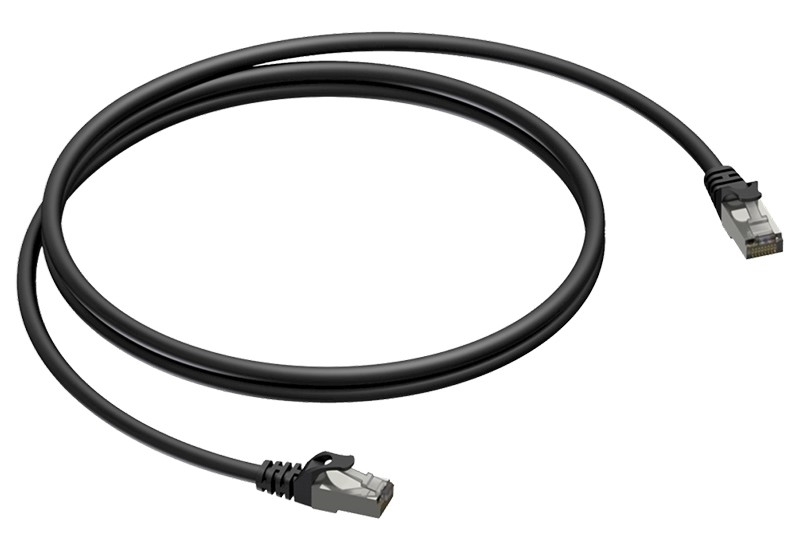

Патч-корд CAT6 F/UTP с разъемами RJ45, 26 AWG
Procab
Серия: BASIC
Длина, м:
звоните
  • Под заказ
Скачать страницу в PDF

BSD560F

  • Прямой кабель с распиновкой по стандарту ANSI/TIA/EIA 568B
  • Подходит для самых разных приложений: от офисных компьютерных систем общего назначения до профессиональных цифровых AV-систем
  • 4 пары однопроволочных проводников сечением 26 AWG гарантируют оптимальную передачу сигнала
  • Гибкая внешняя оболочка из малодымного безгалогенного ПВХ
  • Экран из алюминиевой фольги обеспечивает надежную защиту от электромагнитного излучения
  • Подходит для передачи данных в сетях стандарта 10Base-T, 100Base-TX, 1000Base-T и 10GBase-T, протоколы Dante, CobraNet, EtherSound, HDBaseT и прочих
Тип коннектора A RJ45 / 8p8c (вилка)
Тип коннектора B RJ45 / 8p8c (вилка)
Категория витой пары CAT6 F/UTP
Число проводников 8
Внутренний проводник 1 x 0,42 мм
Материал проводника медь
Сечение проводника 0,14 мм²
AWG проводника 26
Материал изоляции полиэтилен высокой плотности (HDPE)
Диаметр изоляции 0,90 мм
Цвет изоляции оранжевый, оранжевый с белым
зеленый, зеленый с белым
синий, синий с белым
коричневый, коричневый с белым
Скрутка проводников да
Шаг навивки ≤ 30 мм
Экран общий алюминиевая фольга на майларе (Al-Mylar)
Плотность общего экрана 100 % покрытие, 25 % перекрытие
Экран индивидуальный нет
Материал внешней оболочки полимер малодымный без галогенов (LSHF)
Цвет внешней оболочки черный
Диаметр внешней оболочки 5,9 мм
Электротехнические параметры
Сопротивление проводника на 1 км 130 Ом
Электрическая прочность 1,5 кВ пост. (1 мин)
Омическая асимметрия 5 %
Рассогласование задержки распространения сигнала на 100 м 45 нс
Номинальное напряжение 72 В
Скорость распространения сигнала (VOP) 0,65
Волновое сопротивление 100 Ом ±10 Ом
Емкость рабочей пары (электрическая) ≤5,6 нФ/100 м
Емкостная ассиметрия пары относительно «земли» ≤330 нФ/100 м
Эксплуатационные характеристики
Диапазон рабочих температур −20…+75 °C (стационарная инсталляция)
−15…+60 °C (нестационарная инсталляция)
Минимальный радиус изгиба стационарная инсталляция: 4 x внешних диаметра кабеля
нестационарная инсталляция: 6 x внешних диаметров кабеля
Соответствие нормативам
Стандарты в области охраны природы и окружающей среды RoHS2 Directive 2011/65/EU
Сертификат химической продукции REACH 1907/2006
Испытание на нераспространение горения IEC 60332-1
Испытание на плотность дыма IEC 61034
Испытание на определение выделяемых газов галогенных кислот EN 50267-2-1, IEC 60754
Кабельные стандарты ANSI TIA/EIA-568B
Модули-вставки
  • Procab VCK510/S - Вставка-переходник Keystone RJ45 Cat6 – RJ45 Cat6 с экраном

    VCK510/S

    Вставка-переходник Keystone RJ45 Cat6 – RJ45 Cat6 с экраном
Кабельные стяжки
  • BST112/B

    BST112/B

    Кабельная стяжка с замком 12x125 мм, цвет черный, упаковка 10 шт.
  • BST120/B

    BST120/B

    Кабельная стяжка с замком 12x200 мм, цвет черный, упаковка 10 шт.
  • CLT450

    CLT450

    Кабельная стяжка с замком 15x450 мм, желтая маркировка, упаковка 10 шт.
Прочее
  • BCS-2025B

    BCS-2025

    Гибкий кабель-канал, 25 мм, длина 20 м
Технические спецификации
Производитель может изменить комплект поставки, характеристики и внешний вид товара без уведомления. Информация на сайте не является публичной офертой. Уточняйте спецификацию, наличие и цены у менеджеров.
